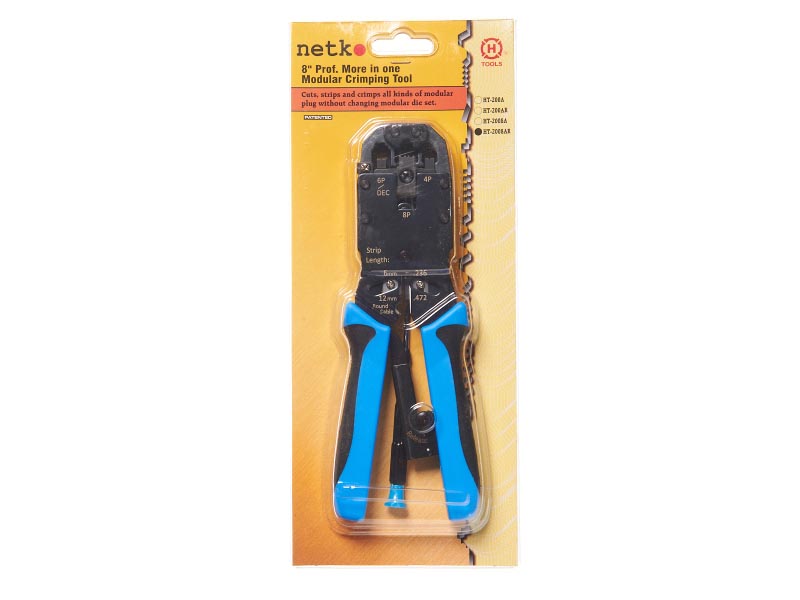

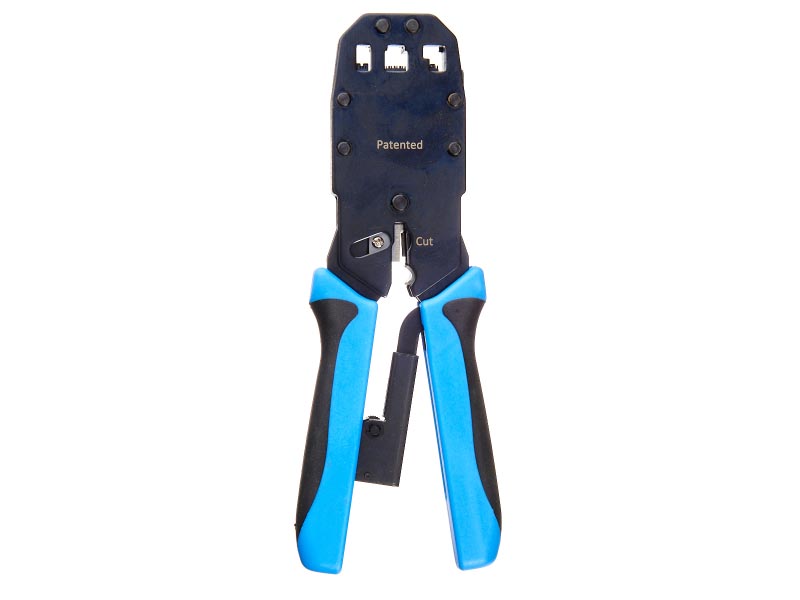

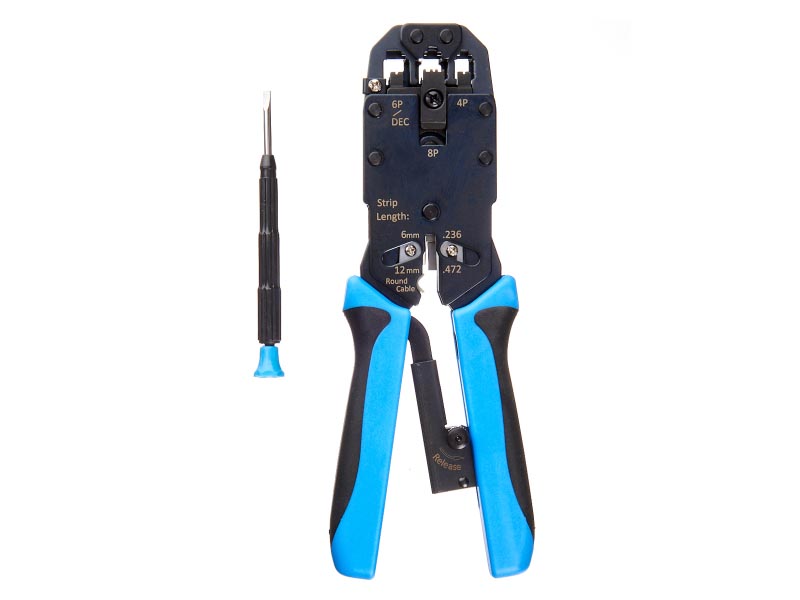

HT-2008AR Профессиональный инструмент для обжима (кримпер) 4р-6р-8р, фиксатор+ отвертка , Hanlong для Netko

Профессиональный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

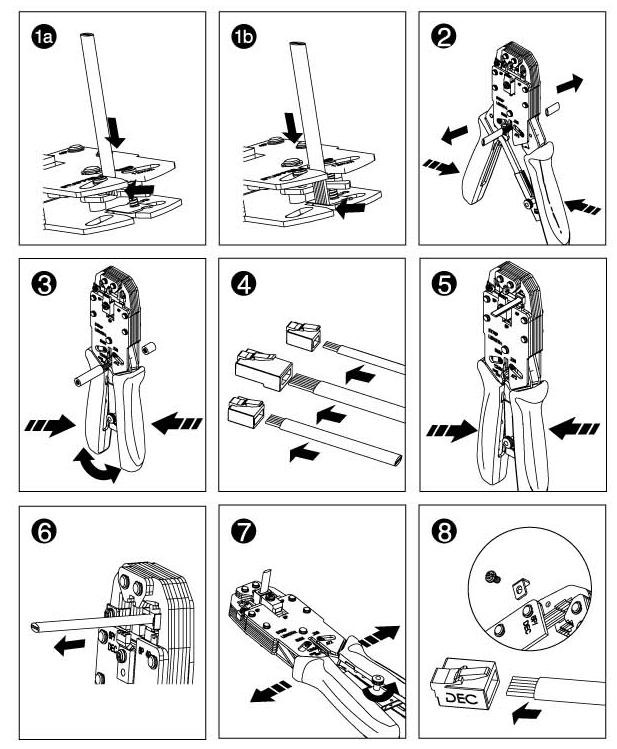

Инструкция.
Если данный инструмент оснащен храповым механизмом (трещотка), для начала работы просто сожмите рукоятки (HT-2008AR – инструмент с храповым механизмом (трещоткой)
1) Вставьте кабель между ножами.
1а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны рукояток между ножами так, чтобы он уперся в ограничитель (длина, снимаемой изоляции – 6мм).
1б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.
2) Обрежьте кабель в нужном месте, сжав рукоятки, следите, чтобы кабель располагался перпендикулярно ножам, вытяните его из инструмента.
3) Для снятия внешней изоляции с круглого кабеля, вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
4) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
5) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.
6) Вытащите обжатый штекер из инструмента.
7) В случае ошибки, вы можете остановить процесс, повернув рычажок храпового механизма (Release).

Для крепления следующих типов штекеров: 8P8C(RJ-45), 6P6C(RJ-12), 6P4C(RJ-11), 4P4C и 4P4C
Типы сменных лезвий: HT-RB0809C
