Кабель волоконно-оптический 4 (SМ - 9/125), наружный, бронированный, PE, черный, 2000м

Код товара:52261 Ед.измерения: м
Товар дня Успей купить
Розничная цена:
46.60 руб.
46.60 руб.
экономия0 руб.
Мелкий опт от 30 000 руб.:
30.29 руб.
30.29 руб.
экономия0 руб.

Отправить запрос в 1 клик
оптовые цены на заказы свыше 80 000 руб.

Описание
Кабель  имеет одномодовое волокно производства японской компании Fujikura Ltd.
Диаметр сердцевины световода кабеля – 9 мкм, диаметр отражающей оболочки световода – 125 0.7 мкм, диаметр первичного защитного покрытия – 2450.7 мкм.

В качестве брони: стальная гофрированная лента, толщина 0,2 мм, назначение - защита от грызунов.

Кабель  имеет следующие характеристики:
на 4 волокна – диаметр кабеля 7.1 мм, вес кабеля – 50 кг/км,
на 8 волокон  - диаметр кабеля 7.6 мм, вес кабеля 58 кг/км,
на 16 волокон – диаметр кабеля 8.2 мм, вес кабеля – 68 кг/км.
Диапазон допустимых температур является следующим:
рабочая температура: от – 40 до +60 С, температура хранения: от –50 до +60 С, температура монтажа: от – 20 до +50 С

Максимально допустимый предел прочности: на длинных участках - 1000N,  на коротких участках - 3000N

Кабель, после намотки на барабан тестируется производителем
Характеристики
Тип прокладки:наружныйСтрана производитель:КитайВес, кг:0.057Наличие троса:нетОбъем, (м3):0.001Количество волокон:4Броня:да

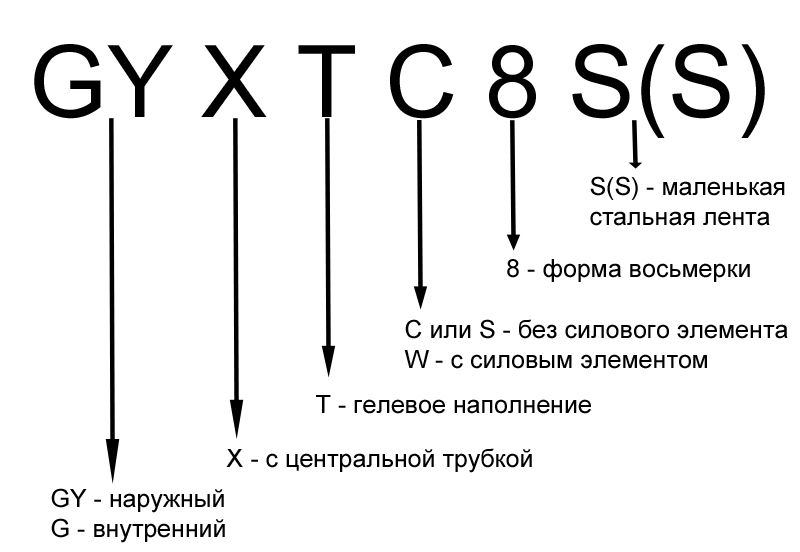

Параметры кабеля

Концы кабеля герметизируются термоусаживаемыми колпачками для предотвращения попадания воды.

Цветовая схема волокон

No.

1

2

3

4

5

6

Цвет

Синий

Оранжевый

Зеленый

Коричневый

Серый

Белый

No.

7

8

9

10

11

12

Цвет

Красный

Черный

Желтый

Фиолетовый

Розовый

Аква

No.

13

14

15

16

17

18

Цвет

Синий +R

Оранжевый +R

Зеленый +R

Коричневый +R

Серый +R

Белый +R

No.

19

20

21

22

23

24

Цвет

Красный +R

Прозрачный+R

Желтый +R

Фиолетовый +R

Розовый +R

Аква+R























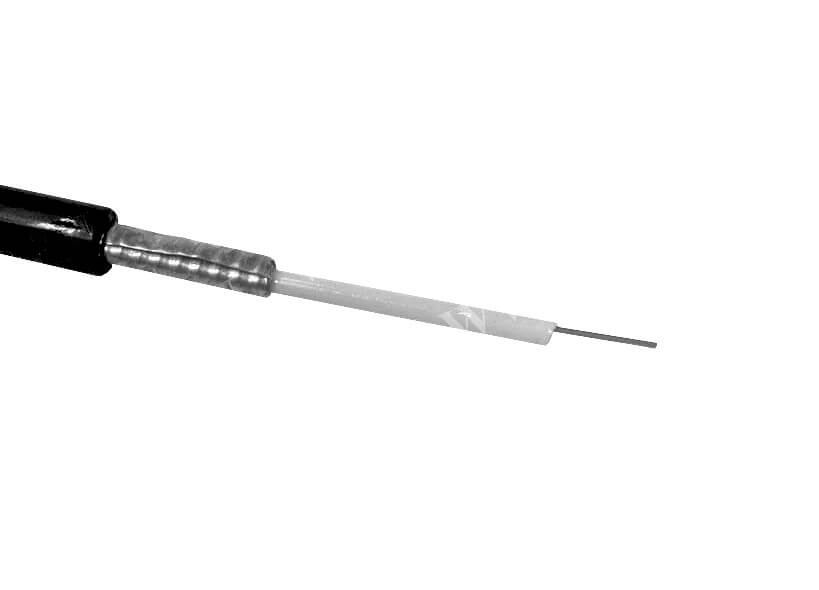

Строение кабеля

Количество волокон

Диаметр

Трубчатого модуля

Толщина

Трубчатого модуля

Толщина оболочки

(номинальная)

Диаметр кабеля

Вес

(примерный)

мм

мм

мм

мм

кг/км

2~6

2.5

0.38

1.5

7.1

50

8~12

3.0

0.45

1.5

7.6

58

16~24

3.6

0.50

1.5

8.2

68

* Толщина оболочки (номинальная) может отклоняться от заданных параметров ±0.2mm.


Параметры оптического волокна

Оптическое волокно SM (ITU - T Rec G.652 D)

Параметр

Значение

Тип волокна

Одномодовое

Материал волокна

легированный кремний

Коэффициент затухания

@ 1310 nm

@ 1383 nm

@ 1550 nm

@ 1625 nm

? 0.36 dB/km

? 0.36 dB/km

? 0.22 dB/km

? 0.30 dB/km

Точечная неоднородность

? 0.05 дБ

Верхняя критическая длина волны

? 1260 нм

Длина волны нулевой дисперсии

1300 ~ 1324 нм

Наклон дисперсионной характеристики

? 0.093 пс/(нм2.км)

Хроматическая дисперсия

@ 1288 ~ 1339 нм

@ 1271 ~ 1360 нм

@ 1550 нм

@ 1625 нм

≤3.5 пс/(нм. км)

≤5.3 пс/(нм. км)

≤18 пс/(нм. км)

≤22 пс/(нм. км)

Коэффициент PMD

M

20 кабелей

Q

0,01%

Макс. PMDQ

≤0.2 пс/км1/2

Диаметр модового пятна @ 1310 nm

9.2±0.4 мкм

Погрешность концентричности сердечник-оболочка

? 0.5 мкм

Диаметр оболочки

125.0 ± 0.7 мкм

Некруглость оболочки

?1.0%

Диаметр покрытия

245 ± 10 мкм

Прочность на разрыв

при 100 Kpsi (=0.69 Gpа), 1%

Зависимость от температур

0oC~ +70oC @ 1310 & 1550nm

? 0.1 дБ/км


Характеристики оптического кабеля

Радиус изгиба кабеля: 10 x диаметр кабеля ( в статике)

20 x диаметр кабеля ( в динамике)

Диапазон температур

Температура эксплуатации

:-40oC to +60oC

Температура хранения/транспортировки

:-50oC to +60oC

Температура при установке

:-20oC to +50oC










Механические характеристики

N

Параметр

Метод тестирования

Результат

1

Прочность на растяжение

IEC 794-1-E1

- Нагрузка: 600N

- Растяжение кабеля сверх нагрузки: 50 m

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

2

Прочность при раздавливании

IEC 794-1-E3

- Нагрузка: 300 N/100 mm

- Время воздействия нагрузки: ≥1мин.

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

3

Ударопрочность

IEC 794-1-E4

- Точки удара: 5

-Количество ударов на точку: 5

- Сила удара: 4.5 N.m

- Радиус предмета, наносящего удар: 10mm

- Частота ударов: 2 сек/цикл

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки..

4

Устойчивость к изгибам

IEC 794-1-E6

- Радиус изгиба: 20 x диаметр кабеля

- Нагрузка: 50 N

- Частота сгибания: 3 сек/цикл

- Количество циклов: 10

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки

5

Скручивание

IEC 794-1-E7

- Длин: 1 m

- Нагрузка: 100 N

- Частота скручивания: 1 мин/цикл

- Угол скручивания: ±180°

- Количество циклов: 3

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

6

Тест на водонепроницаемость

IEC 794-1-F5B

- Уровень воды: 1 m

- Длина образца: 3 m

-Продолжительность тестирования: 12 часов

- Вода не должна вытекать из противоположного конца кабеля

7

Температурный тест

IEC 794-1-F1

- Шаг изменения температур:

+20oC>-40oC>+60oC >+20oC

- продолжительность каждого шага: 12 часов

- Количество циклов: 2

- потери ? 0.1 dB/km@1550 nm

- без повреждения волокна и оболочки.

8

Вытекание содержимого

IEC 794-1-E14

- Длина образца: 30 см

- Температура: 70°C ± 2°C

- Продолжительность: 24 часов

- не наблюдается вытекания

9

Тестирование оболочки при высоком напряжении

- On line тест

- 9t KV (t-толщина оболочки)

-без повреждений


Упаковка и маркировка

Упаковка

Кабель поставляется на деревянных катушках с металлическим цилиндром в центре.

Стандартная намотка - 2000m ±1%

Один из концов кабеля остается незапечатанным, для возможности тестирования
