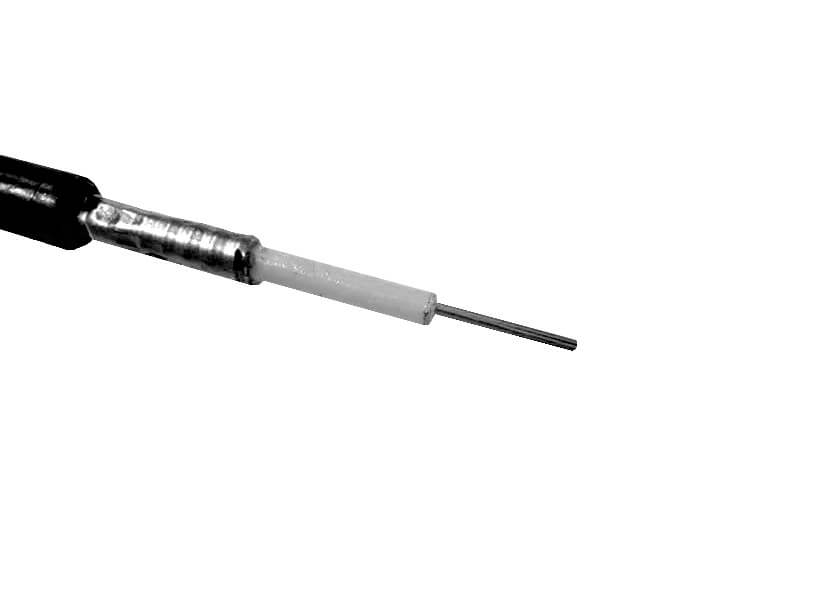

Кабель волоконно-оптический 16 (SМ - 9/125), наружный, бронированный, PE, черный, 2000м

No.

1

2

3

4

5

6

Цвет

Синий

Оранжевый

Зеленый

Коричневый

Серый

Белый

No.

7

8

9

10

11

12

Цвет

Красный

Черный

Желтый

Фиолетовый

Розовый

Аква

No.

13

14

15

16

17

18

Цвет

Синий +R

Оранжевый +R

Зеленый +R

Коричневый +R

Серый +R

Белый +R

No.

19

20

21

22

23

24

Цвет

Красный +R

Прозрачный+R

Желтый +R

Фиолетовый +R

Розовый +R

Аква+R

Количество волокон

Диаметр

Трубчатого модуля

Толщина

Трубчатого модуля

Толщина оболочки

(номинальная)

Диаметр кабеля

Вес

(примерный)

мм

мм

мм

мм

кг/км

2~6

2.5

0.38

1.5

7.1

50

8~12

3.0

0.45

1.5

7.6

58

16~24

3.6

0.50

1.5

8.2

68

Параметр

Значение

Тип волокна

Одномодовое

Материал волокна

легированный кремний

Коэффициент затухания

@ 1310 nm

@ 1383 nm

@ 1550 nm

@ 1625 nm

? 0.36 dB/km

? 0.36 dB/km

? 0.22 dB/km

? 0.30 dB/km

Точечная неоднородность

? 0.05 дБ

Верхняя критическая длина волны

? 1260 нм

Длина волны нулевой дисперсии

1300 ~ 1324 нм

Наклон дисперсионной характеристики

? 0.093 пс/(нм².км)

Хроматическая дисперсия

@ 1288 ~ 1339 нм

@ 1271 ~ 1360 нм

@ 1550 нм

@ 1625 нм

≤3.5 пс/(нм. км)

≤5.3 пс/(нм. км)

≤18 пс/(нм. км)

≤22 пс/(нм. км)

Коэффициент PMD

M

20 кабелей

Q

0,01%

Макс. PMD_Q

≤0.2 пс/км^1/2

Диаметр модового пятна @ 1310 nm

9.2±0.4 мкм

Погрешность концентричности сердечник-оболочка

? 0.5 мкм

Диаметр оболочки

125.0 ± 0.7 мкм

Некруглость оболочки

?1.0%

Диаметр покрытия

245 ± 10 мкм

Прочность на разрыв

при 100 Kpsi (=0.69 Gpа), 1%

Зависимость от температур

0^oC~ +70^oC @ 1310 & 1550nm

? 0.1 дБ/км

Температура эксплуатации

:-40^oC to +60^oC

Температура хранения/транспортировки

:-50^oC to +60^oC

Температура при установке

:-20^oC to +50^oC

N

Параметр

Метод тестирования

Результат

1

Прочность на растяжение

IEC 794-1-E1

- Нагрузка: 600N

- Растяжение кабеля сверх нагрузки: 50 m

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

2

Прочность при раздавливании

IEC 794-1-E3

- Нагрузка: 300 N/100 mm

- Время воздействия нагрузки: ≥1мин.

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

3

Ударопрочность

IEC 794-1-E4

- Точки удара: 5

-Количество ударов на точку: 5

- Сила удара: 4.5 N.m

- Радиус предмета, наносящего удар: 10mm

- Частота ударов: 2 сек/цикл

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки..

4

Устойчивость к изгибам

IEC 794-1-E6

- Радиус изгиба: 20 x диаметр кабеля

- Нагрузка: 50 N

- Частота сгибания: 3 сек/цикл

- Количество циклов: 10

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки

5

Скручивание

IEC 794-1-E7

- Длин: 1 m

- Нагрузка: 100 N

- Частота скручивания: 1 мин/цикл

- Угол скручивания: ±180°

- Количество циклов: 3

- потери ? 0.1 dB @1550 nm

- без повреждения волокна и оболочки.

6

Тест на водонепроницаемость

IEC 794-1-F5B

- Уровень воды: 1 m

- Длина образца: 3 m

-Продолжительность тестирования: 12 часов

- Вода не должна вытекать из противоположного конца кабеля

7

Температурный тест

IEC 794-1-F1

- Шаг изменения температур:

+20^oC>-40^oC>+60^oC >+20^oC

- продолжительность каждого шага: 12 часов

- Количество циклов: 2

- потери ? 0.1 dB/km@1550 nm

- без повреждения волокна и оболочки.

8

Вытекание содержимого

IEC 794-1-E14

- Длина образца: 30 см

- Температура: 70°C ± 2°C

- Продолжительность: 24 часов

- не наблюдается вытекания

9

Тестирование оболочки при высоком напряжении

- On line тест

- 9t KV (t-толщина оболочки)

-без повреждений

GY

X

T

S(S)

наружный

с центральной трубкой

гелевое наполнение

маленькая стальная лента
