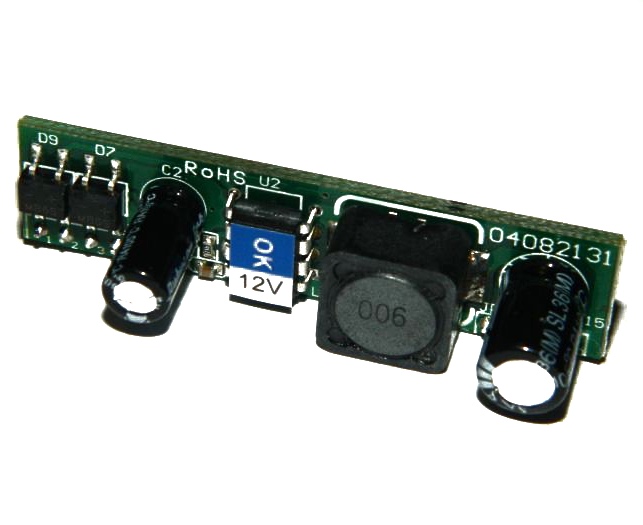

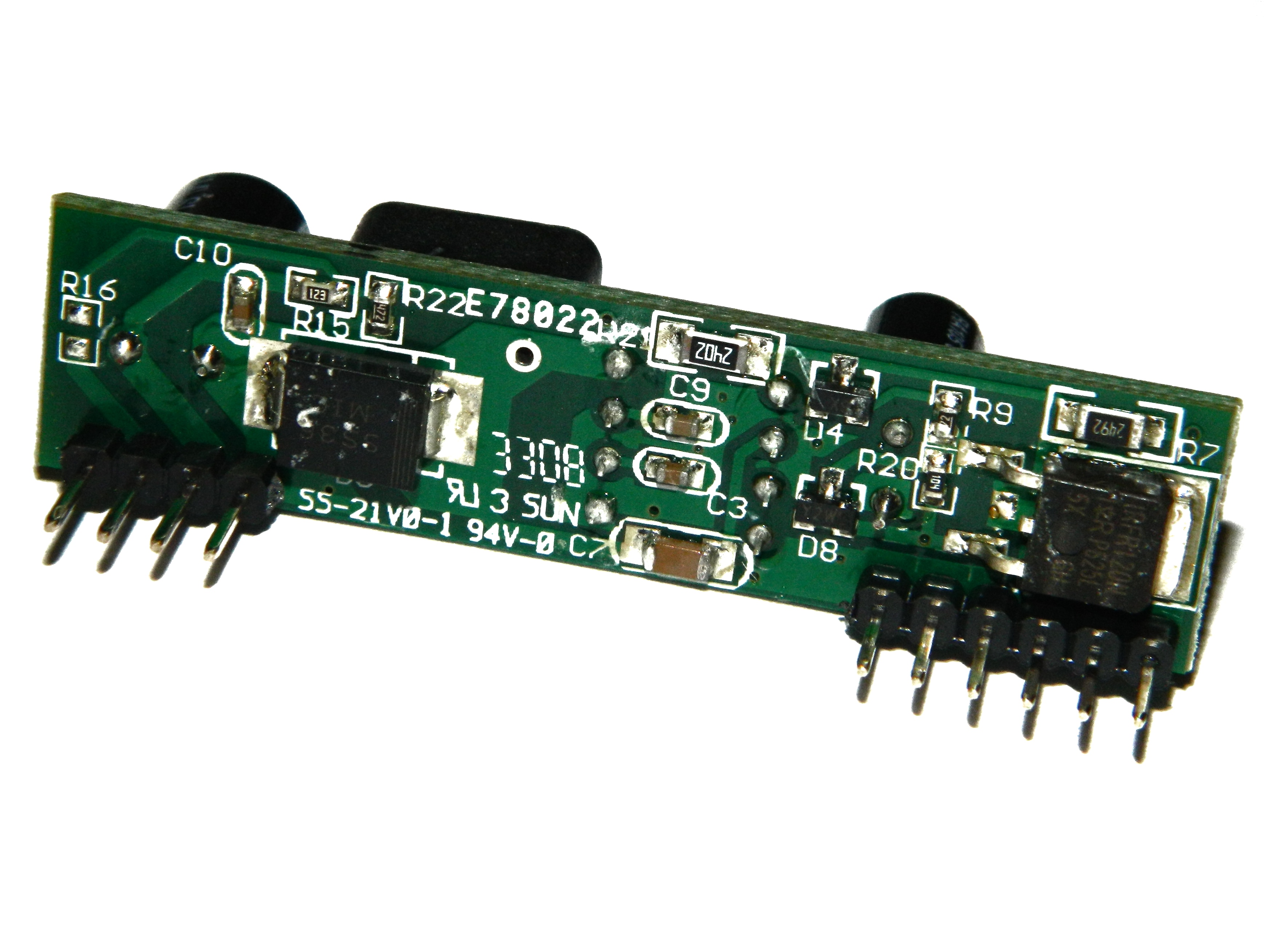

CLGB-48-12 PoE, сплиттер (PD), 48V 12W (12V), Тип 02, без корпуса, 180° контакт, зеленый РАСПРОДАЖА

№ контакта

Обозначение на схеме

Описание

1

VA1

Вход RX (1) - входной контакт используется вместе с контактом VA2, подключается к центральному выходу трансформатора, подключенного к контактам 1 и 2 разъема RJ45 (RX) — не чувствителен к полярности.

2

VA2

Вход TX (2) - входной контакт используется вместе с контактом VA1, подключается к центральному выходу трансформатора, подключенного к контактам 3 и 6 разъема RJ45 (TX) — не чувствителен к полярности.

3

VB1

Прямой вход (1) - входной контакт используется вместе с контактом VB2 и подключается к контактам 4 и 5 разъема RJ45.

4

VB2

Прямой вход (2) - входной контакт используется вместе с контактом VB1 и подключается к контактам 7 и 8 разъема RJ45.

5

CP1

Программирование класса (1). Подключение внешнего резистора к контакту CP2 изменит текущий класс сплиттера. Без установленного резистора PD10XX по умолчанию будет работать в классе 0.

6

CP2

Программирование класса (2). Подключение внешнего резистора к контакту CP1 изменит текущий класс сплиттера. Без установленного резистора PD10XX по умолчанию будет работать в классе 0.

7

-VDC

Отрицательный выход постоянного тока. Этот вывод обеспечивает регулируемое значение постоянного тока на выходе DC/DC конвертера.

8

+VDC

Положительный выход постоянного тока. Этот вывод обеспечивает регулируемое значение постоянного тока на выходе DC/DC конвертера.

9

ADJ

Регулируемый вывод. Номинальное значение выходного напряжения можно изменить/отрегулировать, подключив внешний резистор от этого вывода либо к выводу +VDC, либо к выводу -VDC.

10

IC

Внутреннее соединение. Не подключайтесь к этому контакту.
