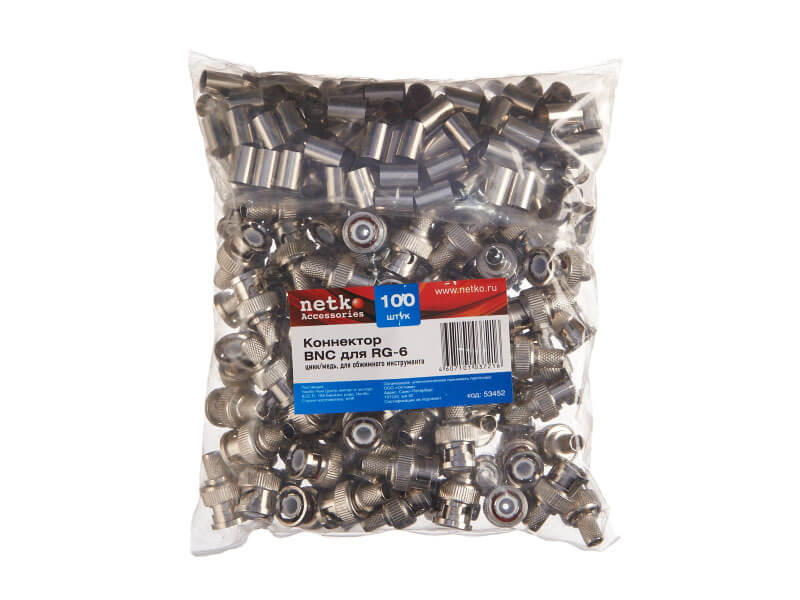

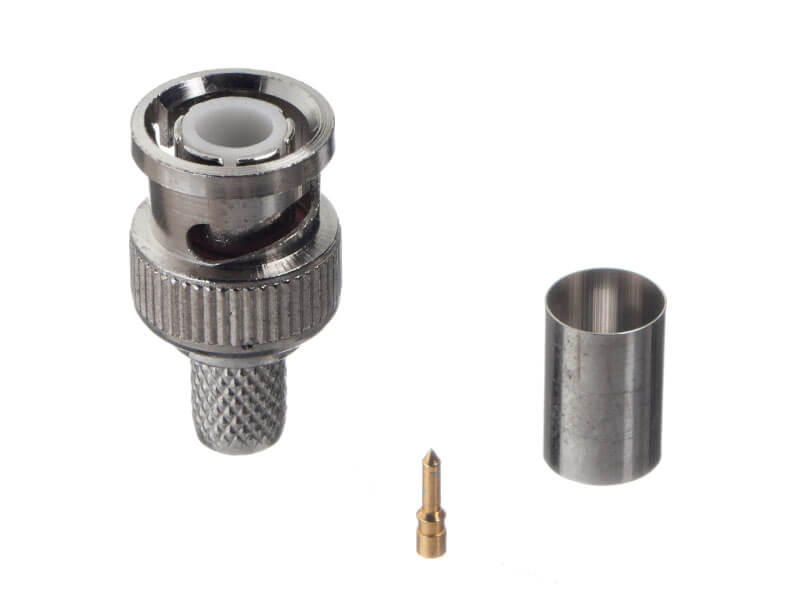

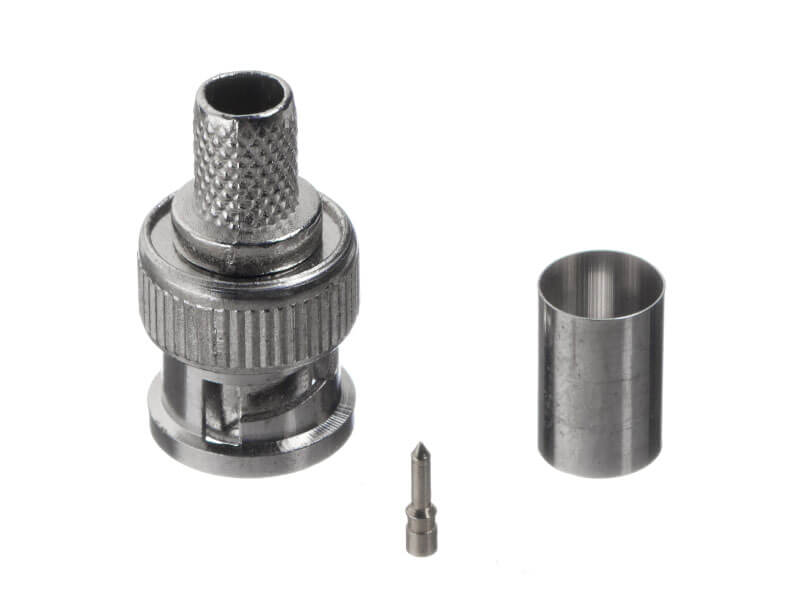

Коннектор BNC для RG-6/SAT-703, цинк/медь, для обжимного инструмента, Netko

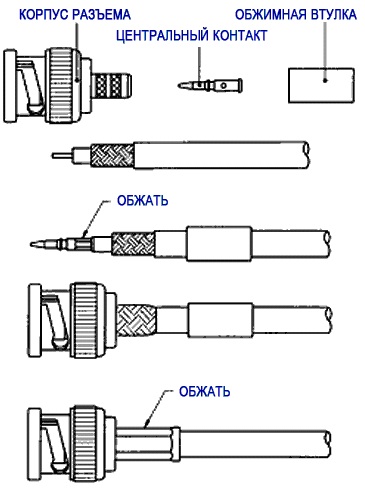

Предлагаем вашему вниманию рекомендованную схему последовательности обжима BNC коннектора на коаксиальный кабель тип RG-58, RG-59, RG-6, RG 3c-2v

1) "одеть" изолирующий колпачок (если используется) на кабель
2) "одеть" обжимной цилиндр (втулку) на кабель
3) зачистить коаксиальный кабель, не повреждая жилу и внутренний изолятор ножом или специальным инструментом с тремя регулируемыми лезвиями

длина зачищенной жилы ~ 3.5 - 4 мм
длина зачищенного внутреннего изолятора ~ 4 мм
длина зачищенной экранирующей оплетки ~ 8 мм.

4) "одеть" центральный контакт на зачищенную жилу
5) обжать центральный контакт соответствующим шестигранником клещей (маркировка 1.7 мм)
6) "одеть" разъем на кабель до щелчка фиксатора (цилиндр с насечкой "заводится" под экранирующую оплетку)
7) надвинуть обжимной цилиндр (втулку) до упора
8) обжать втулку соответствующим шестигранником клещей (маркировка 5.4 мм)

Втулка обжимается на зачищенную экранирующую оплетку и часть внешней ПВХ-изоляции кабеля.

9) надвинуть на разъем изолирующий колпачок (если используется).
