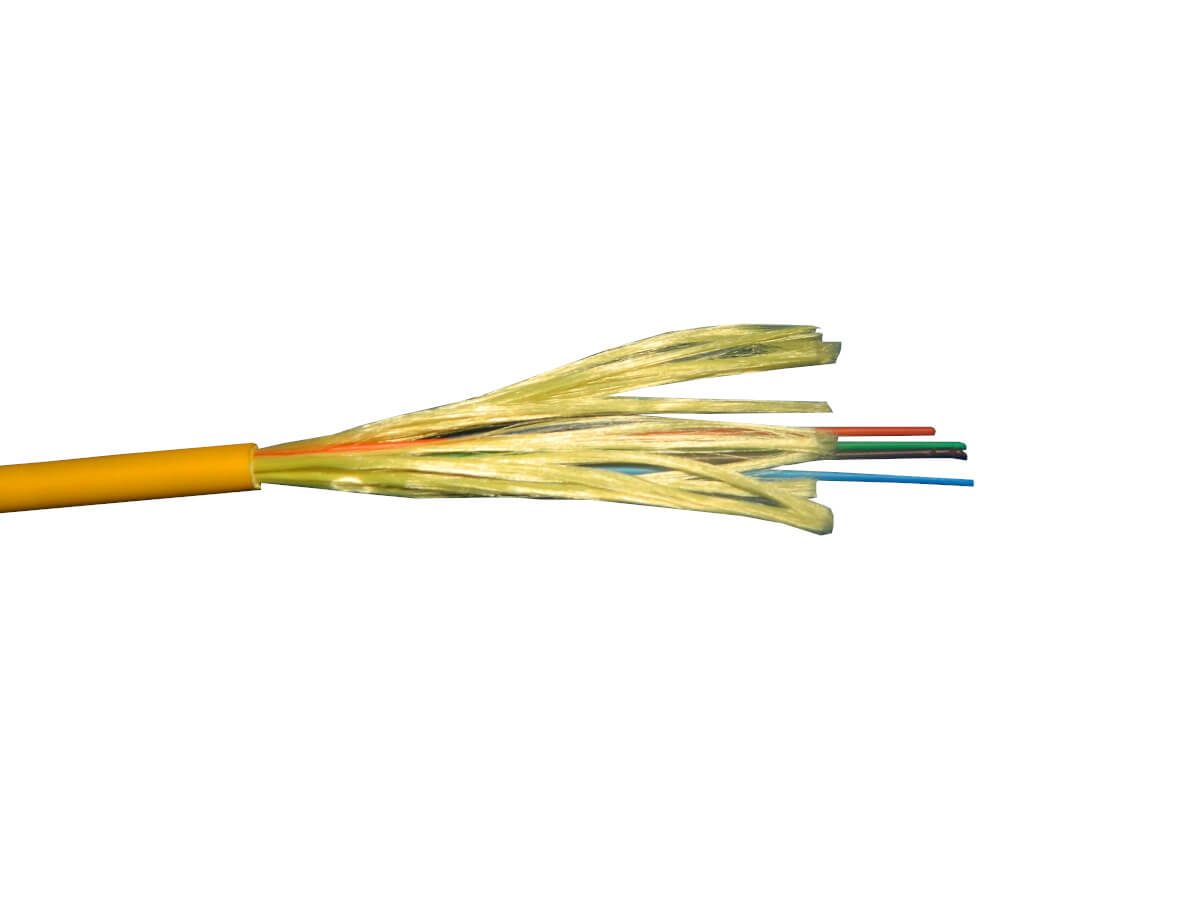

Кабель волоконно-оптический 8 (SМ - 9/125), Distribution, внутренний, FR-LSZH, желтый, 2000м
Количество оптических волокон, тип - 8 (SМ - 9/125),
d кабеля: 5,2 мм,
Вес кабеля: 30 кг/км,
Силовой элемент - Кевларовые нити,
Материал наружной оболочки -LSZH FR (негорючий),
Длина кабеля на барабане: 2000 м
Допустимая растягивающая нагрузка - 400Н, 800Н - краткосрочно.
Допустимая раздавливающая нагрузка - 200Н, 1000Н - краткосрочно.
Параметры волокна
|
No. |
Параметр |
Единицы |
Значение |
|
|
G.652D |
||||
|
1 |
Диаметр модового пятна |
1310nm |
μm |
9.2±0.4 |
|
1550nm |
μm |
10.4±0.6 |
||
|
2 |
Диаметр оболочки |
μm |
124.8±0.7 |
|
|
3 |
Некруглость оболочки |
% |
≤0.7 |
|
|
4 |
погрешность концентричности сердечник-оболочка |
μm |
≤0.5 |
|
|
5 |
Диаметр покрытия |
μm |
245±5 |
|
|
6 |
Некруглость покрытия |
% |
≤6.0 |
|
|
7 |
погрешность концентричности оболочка-покрытие |
μm |
≤12.0 |
|
|
8 |
верхняя критическая длина волны |
nm |
λcc≤1260 |
|
|
9 |
Затухание(max.) |
1310nm |
dB/km |
≤0.4 |
|
1550nm |
dB/km |
≤0.3 |
||
Параметры кабеля
|
Параметр |
Значение |
|
|
Количество волокон |
8 |
|
|
Буферное покрытие волокон |
Диаметр |
850±50μm |
|
Материал
|
LSZH |
|
|
Цвет |
Синий, оранжевый?зеленый?коричневый?серый?белый?красный?черный |
|
|
Силовой элемент |
Кевлар |
|
|
Оболочка |
Диаметр |
5.2±0.2mm |
|
Материал
|
LSZH |
|
|
Цвет |
Желтый |
|
LSZH - покрытие из малодымного безгалогенного материала, не поддерживающего горение. Огонь будет нейтрализован через 10 секунд после выхода из источника горения
Механические и физические характеристики
|
Параметр |
единицы |
Значение |
|
Продольное растяжение (длительное) |
N |
300 |
|
Продольное растяжение (краткосрочное) |
N |
600 |
|
Раздавливающее усилие (длительное) |
N/10 см |
300 |
|
Раздавливающее усилие (краткосрочное) |
N/10 см |
1000 |
|
Минимальный динамический радиус изгиба |
мм |
20D |
|
Минимальный статический радиус изгиба |
мм |
10D |
|
Температура при монтаже |
? |
-20~+60 |
|
Рабочая температура |
? |
-40~+60 |
|
Температура хранения |
? |
-40~+60 |
