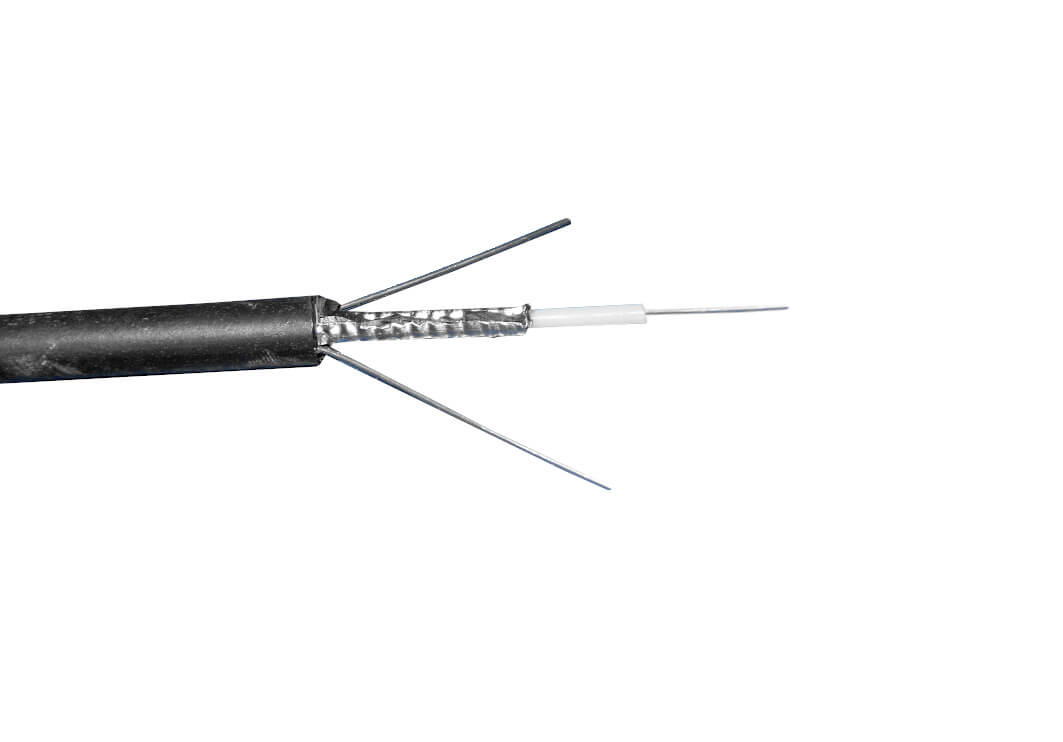

Кабель волоконно-оптический 4 (SМ - 9/125), наружный, двойная стальная проволока в качестве силового элемента, PE, черный, 2000м

В кабельной канализации, блоках, трубах (включая метод пневмопрокладки) – при опасности повреждения грызунами. На мостах и эстакадах.

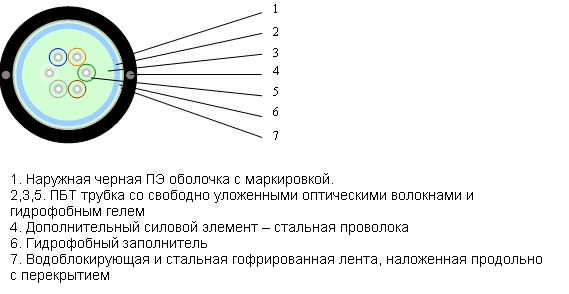

Конструкция
Наружная черная ПЭ оболочка с маркировкой.
ПБТ трубка со свободно уложенными оптическими волокнами и гидрофобным гелем
Дополнительный силовой элемент – стальная проволока
Гидрофобный заполнитель
Водоблокирующая и стальная гофрированная лента, наложенная продольно с перекрытием
Параметры волокна
No. |
Параметр |
Единицы |
Значение |
|
G.652D |
||||
1 |
Диаметр модового пятна |
1310nm |
μm |
9.2±0.4 |
1550nm |
μm |
10.4±0.6 |
||
2 |
Диаметр оболочки |
μm |
125.0±0.7 |
|
3 |
Некруглость оболочки |
% |
≤1.0 |
|
4 |
погрешность концентричности сердечник-оболочка |
μm |
≤0.5 |
|
5 |
Диаметр покрытия |
μm |
245±5 |
|
6 |
Некруглость покрытия |
% |
≤6.0 |
|
7 |
погрешность концентричности оболочка-покрытие |
μm |
≤12.0 |
|
8 |
верхняя критическая длина волны |
nm |
λcc≤1260 |
|
9 |
Затухание(max.) |
1310nm |
dB/km |
≤0.4 |
1550nm |
dB/km |
≤0.3 |
Параметры кабеля
Параметр |
Значение |
|
Количество волокон |
4 |
|
Буферное покрытие волокон |
Размер |
250µm±15µm |
Цвет |
синий?оранжевый?зеленый?коричневый
|
|
трубчатый оптический модуль |
Размер |
2.2mm±0.05mm |
материал |
ПБТ |
|
цвет |
Natural |
|
Силовой элемент |
диаметр |
0.8mm |
материал |
сталь |
|
Внешняя оболочка |
Размер |
8.0mm±0.1mm |
материал |
PE |
|
Цвет |
черный |
|
Гофрированная стальная лента |
Ширина |
12 mm |
толщина |
0,2mm |
Механические и физические характеристики
Параметр |
единицы |
Значение |
Продольное растяжение (длительное) |
N |
600 |
Продольное растяжение (краткосрочное) |
N |
1500 |
Раздавливающее усилие (длительное) |
N/10cm |
300 |
Раздавливающее усилие (краткосрочное) |
N/10cm |
1000 |
Минимальный динамический радиус изгиба |
mm |
20D |
Минимальный статический радиус изгиба |
mm |
10D |
Температура при монтаже |
? |
-20?+60 |
Рабочая температура |
? |
-40?+70 |
Температура хранения |
? |
-40?+70 |
Область применения
В кабельной канализации, блоках, трубах (включая метод пневмопрокладки) – при опасности повреждения грызунами. На мостах и эстакадах.
