Кабель волоконно-оптический 8 (SМ - 9/125), наружный, двойная стальная проволока в качестве силового элемента, PE, черный, 2000м
В кабельной канализации, блоках, трубах (включая метод пневмопрокладки) – при опасности повреждения грызунами. На мостах и эстакадах.

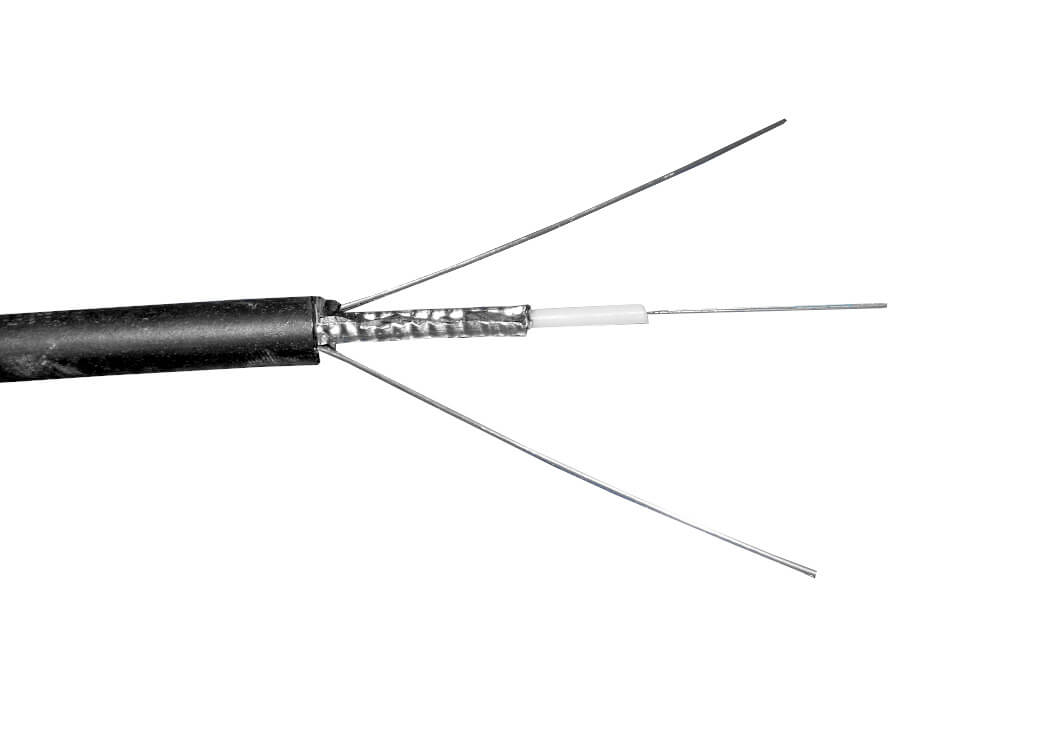

Конструкция
Наружная черная ПЭ оболочка с маркировкой.
ПБТ трубка со свободно уложенными оптическими волокнами и гидрофобным гелем
Дополнительный силовой элемент – стальная проволока
Гидрофобный заполнитель
Водоблокирующая и стальная гофрированная лента, наложенная продольно с перекрытием
Продольное растяжение (длительное), N - 600
Продольное растяжение (краткосрочное), N - 1500
Раздавливающее усилие (длительное), N/10cm - 300
Раздавливающее усилие (краткосрочное), N/10cm - 1000
Параметры кабеля
|
Параметр |
Значение |
|
|
Количество волокон |
8 |
|
|
Буферное покрытие волокон |
Размер |
250µm±15µm |
|
Цвет |
Синий, оранжевый?зеленый?коричневый?серый?белый?красный?черный |
|
|
трубчатый оптический модуль |
Размер |
2.2mm±0.05mm |
|
материал |
ПБТ |
|
|
цвет |
белый |
|
|
Силовой элемент |
диаметр |
0.8mm |
|
материал |
сталь |
|
|
Внешняя оболочка |
Размер |
8.0mm±0.1mm |
|
материал |
полиэтилен |
|
|
Цвет |
черный |
|
|
Гофрированная стальная лента |
Ширина |
12mm |
|
толщина |
0.2mm |
|
Механические и физические характеристики
|
Параметр |
единицы |
Значение |
|
Продольное растяжение (длительное) |
N |
600 |
|
Продольное растяжение (краткосрочное) |
N |
1500 |
|
Раздавливающее усилие (длительное) |
N/10cm |
300 |
|
Раздавливающее усилие (краткосрочное) |
N/10cm |
1000 |
|
Минимальный динамический радиус изгиба |
mm |
20D |
|
Минимальный статический радиус изгиба |
mm |
10D |
|
Температура при монтаже |
? |
-20?+60 |
|
Рабочая температура |
? |
-40?+70 |
|
Температура хранения |
? |
-40?+70 |
Область применения
В кабельной канализации, блоках, трубах (включая метод пневмопрокладки) – при опасности повреждения грызунами. На мостах и эстакадах.
