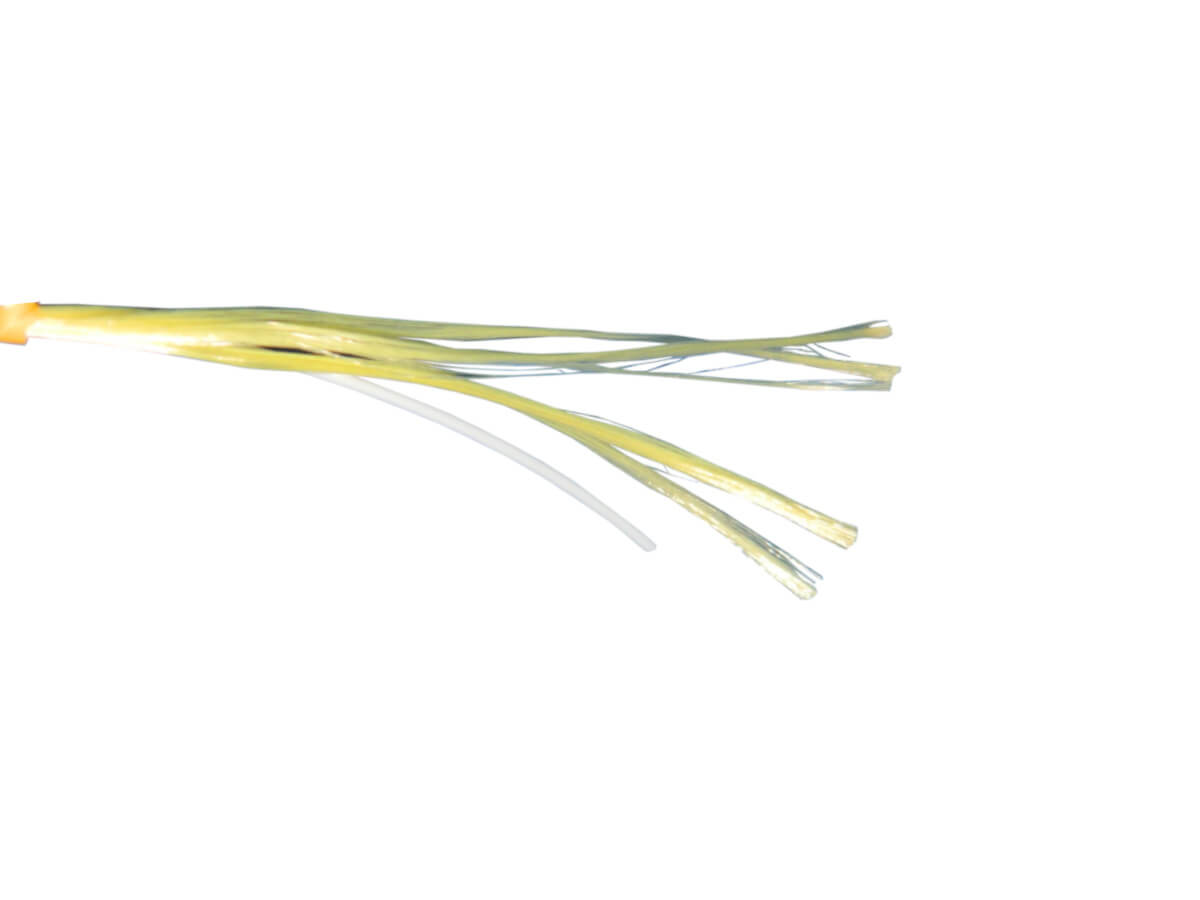

Кабель волоконно-оптический 1 (SМ - 9/125), для патч-кордов, внутренний , PVC, желтый, 1000м
Оболочка ПВХ
Цвет: желтый
Внешний диаметр: 3мм
Параметры волокна
|
No. |
Параметр |
Единица |
Значение |
||
|
G.652D |
|||||
|
1 |
Диаметр оболочки |
μm |
125.0±0.7 |
||
|
2 |
погрешность концентричности сердечник-оболочка |
μm |
≤0.5 |
||
|
3 |
Некруглость оболочки |
% |
≤1.0 |
||
|
4 |
Диаметр покрытия |
μm |
245±5 |
||
|
5 |
погрешность концентричности оболочка-покрытие |
μm |
<12.0 |
||
|
6 |
Диаметр модового пятна |
1310 нм |
μm |
9.2±0.4 |
|
|
1550 нм |
μm |
10.4±0.6 |
|||
|
7 |
Верхняя критическая длина волны |
нм |
λcc≤1260 |
||
|
8 |
Затухание (max.) |
1310нм |
дБ/км |
≤0.35 |
|
|
1550нм |
≤0.21 |
||||
Параметры кабеля
|
Параметр |
Значение |
|
|
Количество волокон |
1 |
|
|
Волокно в плотном буфере |
Размер |
850±50μm |
|
материал |
PVC |
|
|
Цвет |
белый |
|
|
Оболочка |
Размер |
2.9±0.1мм |
|
материал |
PVC |
|
|
Цвет |
жёлтый |
|
|
Силовой элемент |
Нити из полиэстера |
|
Механические и физические характеристики
|
Параметр |
Единица |
Значение |
|
Продольное растяжение (длительное) |
N |
40 |
|
Продольное растяжение (краткосрочное) |
N |
80 |
|
Раздавливающее усилие (длительное) |
N/10 см |
100 |
|
Раздавливающее усилие (краткосрочное) |
N/10 см |
500 |
|
Минимальный динамический радиус изгиба |
мм |
20D |
|
Минимальный статический радиус изгиба |
мм |
10D |
|
Температура при монтаже |
°С
|
-10~+60 |
|
Рабочая температура |
°С
|
-20~+60 |
|
Температура хранения |
°С
|
-20~+60 |
Область применения
Экономичный кабель для решения задач «последней мили». Подходит для изготовления оптических патч-кордов.
