IC-RS232/Dry Contacts Карта мониторинга (Плата расширения интерфейсов) IC-RS232/Dry Contacts, протокол Megatec, протокол «Штиль», интерфейсы RS-232, непрограммируемые «сухие» контакты (3 шт.), для однофазных ИБП
Под заказ
Розничная цена:
1 331.83 ₽
1 331.83 ₽
экономия
0 ₽
Мелкий опт от 30 000 руб.:
1 331.83 ₽
1 331.83 ₽
экономия
0 ₽
|
|
Войти в B2B-кабинет Для юр лиц Оптовые цены Персональные скидки Заказы 24/7 |
|
Лидеры рынка уже 25 лет покупают оптом у нас:
Пишите на info@tdf.ru - договоримся!
|
Описание
Модельный ряд:
Плата расширения интерфейсов IC-Modbus/ Dry Contacts
Совместимость: однофазные ИБП;
Поддерживаемые интерфейсы: RS-485, выходные программируемые «сухие» контакты (5 шт.), входной «сухой» контакт (1 шт.);
Поддерживаемые протоколы: Modbus RTU, протокол «Штиль»;
Назначение сухих контактов: определяется при конфигурации ИБП;
Дополнительно: цифровой термодатчик (TS-1);
Гарантия: 2 года;
Страна производитель: Россия.
Комплектация:
Плата расширения интерфейсов IC-Modbus/ Dry Contacts (поставляется только совместно c платой IC-SNMP/WEB);
Руководство по эксплуатации;
Упаковка.
Плата расширения интерфейсов IC-Modbus/ Dry Contacts предназначена для реализации удаленного и локального мониторинга однофазных on-line ИБП «Штиль».
Пять выходных программируемых «сухих» контактов обеспечивают возможность передачи от ИБП информации о режиме работы, состоянии электросети, неисправности ИБП, общей аварии, состоянии АБ. Входной программируемый «сухой» контакт может быть использован для передачи сигнала управления для выполнения батарейного теста или сигналов от датчиков открытия двери, задымления, затопления и т.д. Конкретное назначение каждого «сухого» контакта определяется при конфигурации ИБП, которая может быть произведена как с помощью панели управления, так и дистанционно с помощью ПО для настройки и мониторинга.
Поддержка протокола MODBUS RTU позволяет интегрировать информацию о состоянии ИБП в системы диспетчеризации и управления инженерными системами (SCADA).
Опционально возможна установка датчика температуры (TS-1), который может быть использован как для реализации функции термокомпенсации заряда АБ, так и для мониторинга параметров окружающей среды.
Плата расширения интерфейсов Штиль IC-Modbus/Dry Contacts устанавливается во внутренний слот ИБП, предусмотренный во всех моделях, относящихся к вышеперечисленным сериям, и поставляется только совместно с платой IC-SNMP/WEB.

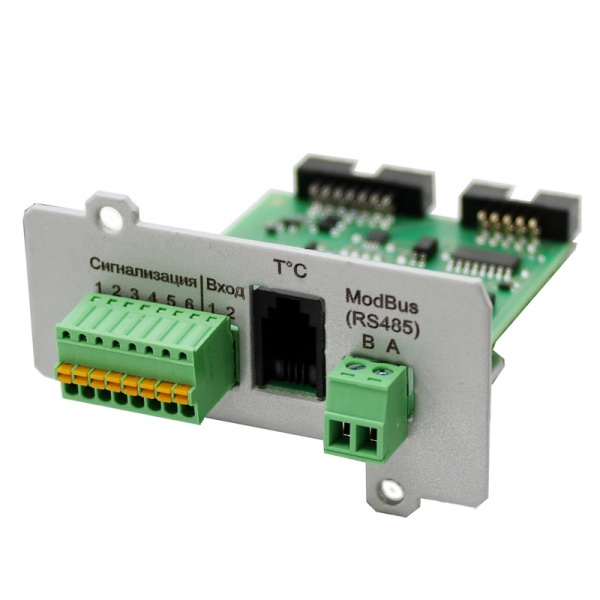

Плата расширения интерфейсов IC-Modbus/ Dry Contacts
Совместимость: однофазные ИБП;
Поддерживаемые интерфейсы: RS-485, выходные программируемые «сухие» контакты (5 шт.), входной «сухой» контакт (1 шт.);
Поддерживаемые протоколы: Modbus RTU, протокол «Штиль»;
Назначение сухих контактов: определяется при конфигурации ИБП;
Дополнительно: цифровой термодатчик (TS-1);
Гарантия: 2 года;
Страна производитель: Россия.
Комплектация:
Плата расширения интерфейсов IC-Modbus/ Dry Contacts (поставляется только совместно c платой IC-SNMP/WEB);
Руководство по эксплуатации;
Упаковка.
Плата расширения интерфейсов IC-Modbus/ Dry Contacts предназначена для реализации удаленного и локального мониторинга однофазных on-line ИБП «Штиль».
Пять выходных программируемых «сухих» контактов обеспечивают возможность передачи от ИБП информации о режиме работы, состоянии электросети, неисправности ИБП, общей аварии, состоянии АБ. Входной программируемый «сухой» контакт может быть использован для передачи сигнала управления для выполнения батарейного теста или сигналов от датчиков открытия двери, задымления, затопления и т.д. Конкретное назначение каждого «сухого» контакта определяется при конфигурации ИБП, которая может быть произведена как с помощью панели управления, так и дистанционно с помощью ПО для настройки и мониторинга.
Поддержка протокола MODBUS RTU позволяет интегрировать информацию о состоянии ИБП в системы диспетчеризации и управления инженерными системами (SCADA).
Опционально возможна установка датчика температуры (TS-1), который может быть использован как для реализации функции термокомпенсации заряда АБ, так и для мониторинга параметров окружающей среды.
Плата расширения интерфейсов Штиль IC-Modbus/Dry Contacts устанавливается во внутренний слот ИБП, предусмотренный во всех моделях, относящихся к вышеперечисленным сериям, и поставляется только совместно с платой IC-SNMP/WEB.
Характеристики
Тип:
Плата расширения интерфейсов
Торговая марка:
Shtil
Вес, кг:
0.25
Объем, (м3):
0.005
| Интерфейс «сухие» контакты | |
|---|---|
| Тип и количество | 5 выходных и 1 входной |
| Тип выходного разъёма | разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P) |
| Назначение выходных контактов | определяется при конфигурации стабилизатора (возможные варианты: неисправность стабилизатора, общая авария, авария в электросети, активирован обходной режим) |
| Назначение входных контактов | определяется при конфигурации стабилизатора (возможные варианты: сигналы от датчиков открытия двери, задымления, затопления и т.д.) |
| Напряжение | 24 В |
| Ток | 100 мА |
| Интерфейс RS-485 | |
| Тип выходного разъёма | 15EDGR-3.81-02R |
| Поддерживаемые протоколы | Modbus RTU |
| Термодатчик | |
| Тип выходного разъема | TJ1A-4P4C |
| Тип датчика | цифровой, 1-Wire (ds18b20) |
| Эксплуатационные характеристики | |
| Рабочая температура | 0 - 40°C |
| Рабочая влажность | 5 - 90 % (без образования конденсата) |
| Входное питание | 7 - 17 В |
| Потребляемая мощность | < 1,2 Вт |
| Физические параметры | |
| Размеры | 50 х 60 мм |
| Масса | 200 г |
|
