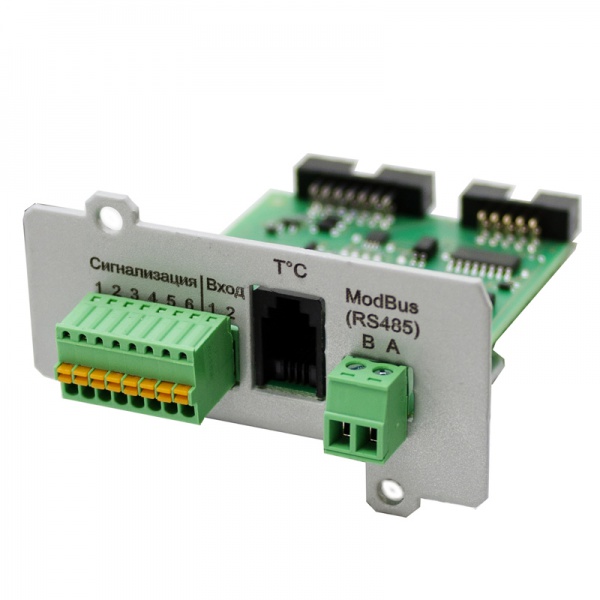

IC-Modbus/Dry Contacts Плата расширения интерфейсов IC-MODBUS/Dry contacts, протоколы Modbus RTU, протокол «Штиль», интерфейсы RS-485, программируемые «сухие» контакты (5 шт.), входной «сухой», контакт (1 шт.), разъём для подключения цифрового термодатчик

Модельный ряд:
Плата расширения интерфейсов IC-Modbus/ Dry Contacts
Совместимость: однофазные ИБП;

Поддерживаемые интерфейсы: RS-485, выходные программируемые «сухие» контакты (5 шт.), входной «сухой» контакт (1 шт.);

Поддерживаемые протоколы: Modbus RTU, протокол «Штиль»;

Назначение сухих контактов: определяется при конфигурации ИБП;

Дополнительно: цифровой термодатчик (TS-1);

Гарантия: 2 года;
Страна производитель: Россия.

Комплектация:
Плата расширения интерфейсов IC-Modbus/ Dry Contacts (поставляется только совместно c платой IC-SNMP/WEB);
Руководство по эксплуатации;
Упаковка.

Плата расширения интерфейсов IC-Modbus/ Dry Contacts предназначена для реализации удаленного и локального мониторинга однофазных on-line ИБП «Штиль».

Пять выходных программируемых «сухих» контактов обеспечивают возможность передачи от ИБП информации о режиме работы, состоянии электросети, неисправности ИБП, общей аварии, состоянии АБ. Входной программируемый «сухой» контакт может быть использован для передачи сигнала управления для выполнения батарейного теста или сигналов от датчиков открытия двери, задымления, затопления и т.д. Конкретное назначение каждого «сухого» контакта определяется при конфигурации ИБП, которая может быть произведена как с помощью панели управления, так и дистанционно с помощью ПО для настройки и мониторинга.

Поддержка протокола MODBUS RTU позволяет интегрировать информацию о состоянии ИБП в системы диспетчеризации и управления инженерными системами (SCADA).

Опционально возможна установка датчика температуры (TS-1), который может быть использован как для реализации функции термокомпенсации заряда АБ, так и для мониторинга параметров окружающей среды.

Плата расширения интерфейсов Штиль IC-Modbus/Dry Contacts устанавливается во внутренний слот ИБП, предусмотренный во всех моделях, относящихся к вышеперечисленным сериям, и поставляется только совместно с платой IC-SNMP/WEB.
