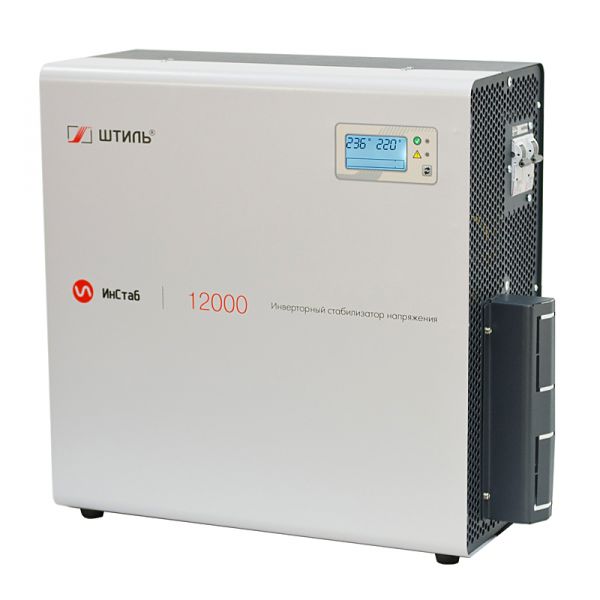

Однофазный стабилизатор переменного напряжения Штиль ИнСтаб IS12000, настенный, инверторный (с двойным преобразованием) 12 кВА
Исполнение: настенное;
Диапазон входного напряжения: 90-310 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Быстродействие: 0 мс;
Охлаждение: принудительное, вентиляторное;
Гарантия: 2 года;
Страна производитель: Россия.

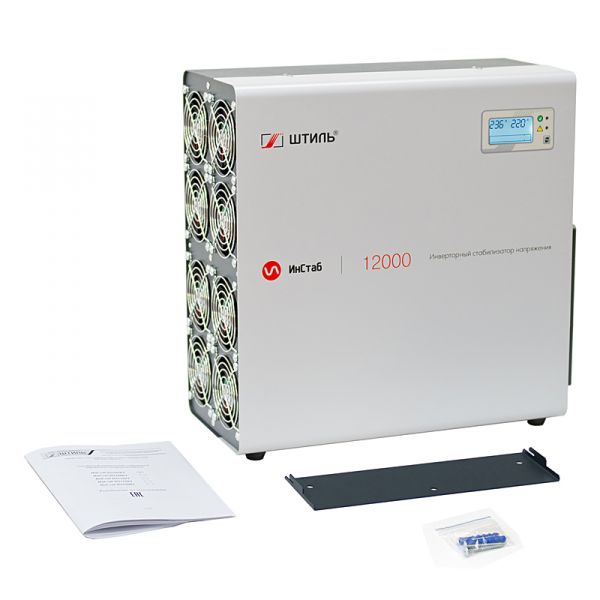

Комплектация:
Наименование IS12000
Стабилизатор напряжения 1 шт.
Кронштейн для крепления (с отверстиями) 1 шт.
Дюбель 6x40 3 шт.
Шуруп «саморез» 4,2x41 3 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Индивидуальная упаковка (картонная коробка) 1 шт.
Инверторные стабилизаторы напряжения «Штиль» 5000-12000 ВА
Инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» 5000-12000 ВА – устройства нового поколения, принцип работы которых основан на технологии двойного, бестрансформаторного преобразования энергии. Они предназначены для защиты от повышенного и пониженного входного напряжения различной как отдельно стоящей бытовой техники, так и всех электроприборов в доме.
Стабилизаторы разработаны и производятся в России, они отлично адаптированы под специфику работы электроприборов в российских электросетях. На все модели распространяется двухлетняя гарантия производителя.
Устройства выпускаются в трех вариантах в зависимости от значения выходного напряжения: 220 В, 230 В или 240 В. Обращаем Ваше внимание, что требуемое значение выходного напряжения необходимо указать при заказе!
Конструктивное исполнение

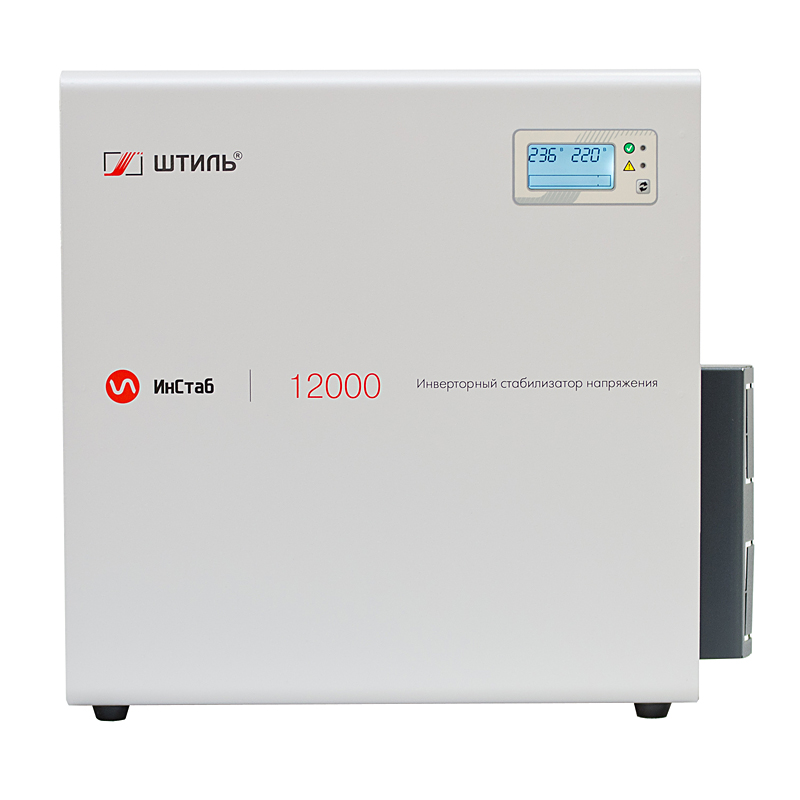

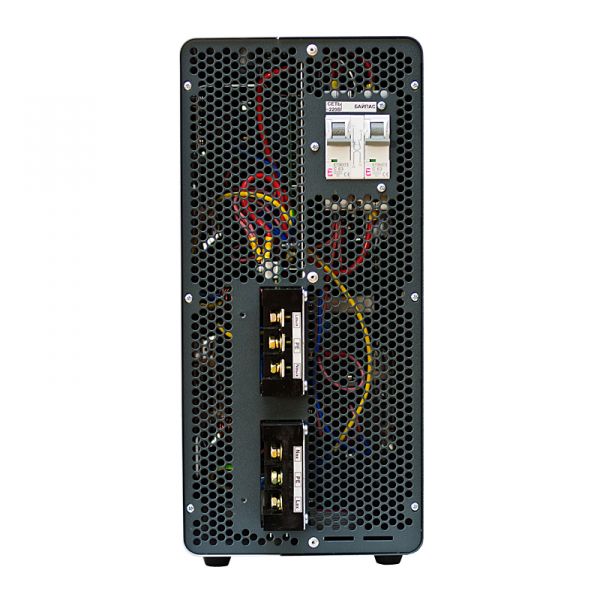

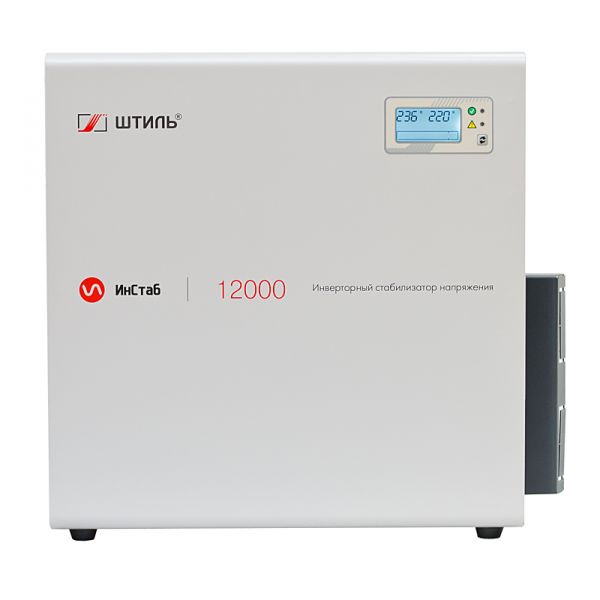

Стабилизаторы выполнены в настенном конструктиве, что очень удобно для установки в небольших помещениях. Подключение к сети и защищаемым приборам происходит с помощью клеммной колодки и вводного автомата, расположенных на правой боковой панели устройств. На передней панели изделий находятся ЖК - дисплей, два светодиодных индикатора для сигнализации о режиме работы стабилизатора и кнопки выбора отображаемой на дисплее информации: входного и выходного напряжения, уровня нагрузки, мощности, потребляемой нагрузкой, температуры внутри стабилизатора, аварийных сообщений.

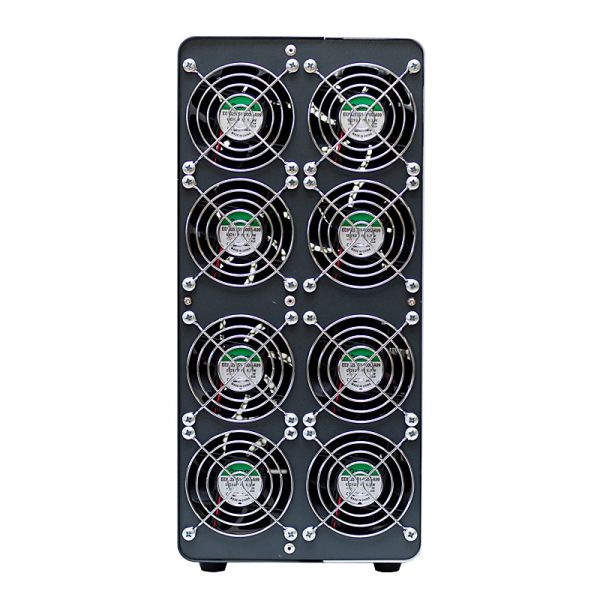

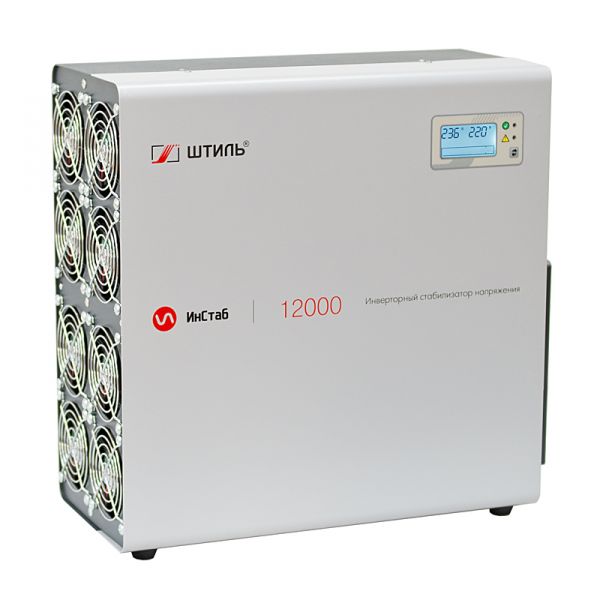

Для охлаждения стабилизаторы оборудованы малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения. В изделиях предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. В стабилизаторе реализован автоматический байпас, который позволяет в случае перегрузки или поломки инвертора прибора питать нагрузку напрямую от сети. Кроме того, в изделии есть сервисный байпас, который служит для питания нагрузки напрямую от сети, в обход преобразователя и автоматического байпаса. Переход нагрузки на питание через сервисный байпас осуществляется вручную с помощью выключателя «Байпас», расположенного на боковой панели стабилизатора.
Преимущества инверторных стабилизаторов напряжения «Штиль» 5000-12000 ВА:
Идеальное синусоидальное выходное напряжение – гарантирует корректное и устойчивое функционирование подключенного электрооборудования;
Широкий предельный диапазон входного напряжения (90-310 В) – позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения;
Высокая точность стабилизации (±2%) – обеспечивает корректное и устойчивое функционирование подключенного электрооборудования;
Мгновенное быстродействие (0 мс) – гарантирует высокую надежность защиты за счёт снижения риска повреждения подключенных устройств при сетевом перепаде и расширяет спектр допустимого для подключения оборудования;
Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс – позволяет функционировать подключенному оборудованию при кратковременном пропадании входного напряжения;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – DigitalSignalProcessor);
Непрерывное регулирование выходного напряжения – исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации;
Корректор входного коэффициента мощности – обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть;
Фильтрация помех;
Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
Высокий КПД (до 97 %) – обеспечивает высокую эффективность работы стабилизатора за счёт меньшего потребления электроэнергии, а значит и расхода средств на её оплату;
Небольшой вес и габариты;
Автоматический байпас – обеспечивает возможность питания потребителей в обход стабилизатора в случае перегрузки или поломки устройства;
Ручной сервисный байпас – обеспечивает возможность питания потребителей напрямую от сети, в обход преобразователя и автоматического байпаса;
ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния, основных входных и выходных параметров и режима работы стабилизатора.
Модель | IS5000 | IS7000 | IS10000 | IS12000 |
---|---|---|---|---|
Выходная мощность, ВА/Вт | 5000/4500 | 7000/5000 | 10000/8000 | 12000/10000 |
Топология | инверторный (с двойным преобразованием) | |||
Исполнение | настенное | |||
Принцип регулировки | полное цифровое управление на базе цифрового сигнального микропроцессора | |||
Входные характеристики | ||||
Тип входной сети | однофазная трехпроводная (L, N, PE) | |||
Номинальное входное напряжение, В | 220 (230) | |||
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | |||
Допустимый диапазон входного напряжения, В | 90-310 | |||
Нижний порог отключения нагрузки, В | 90 | |||
Нижний порог подключения нагрузки, В | 110 | |||
Верхний порог отключения нагрузки, В | 310 | |||
Верхний порог подключения нагрузки, В | 290 | |||
Диапазон входного напряжения в режиме байпас, В | 187-245 | |||
Номинальная входная частота, Гц | 50 | |||
Диапазон входной частоты | 43-57 (50±14%) | |||
Входной коэффициент мощности | 0,99 | |||
Максимальный входной ток, А | 30 | 33 | 52 | 65 |
Потребляемая мощность в режиме холостого хода, Вт | 45 | 50 | 65 | 75 |
Плавный пуск | да | |||
Выходные характеристики | ||||
Форма выходного сигнала | чистая синусоида | |||
Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220, настраивается на заводе) | |||
Точность поддержания выходного напряжения | ±2% | |||
Номинальная выходная частота, Гц | 50 | |||
Максимальный выходной ток, А | 23 | 32 | 45 | 55 |
Коэффициент нелинейных искажений, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | |||
Крест-фактор | 3:1 | |||
Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) | 105-150% не менее 5 с | |||
КПД, % | до 97 | |||
Быстродействие (время реакции на изменение входного напряжения), мс | 0 | |||
Защита | ||||
Перегрузка по выходу | электронная защита c восстановлением | |||
Короткое замыкание | электронная защита c восстановлением | |||
Перегрев | электронная защита c восстановлением | |||
Защита от импульсных помех, грозозащита | варистор (2 кВ, 1/50 мкс) | |||
Защита от аварии сети (входное напряжение за пределами диапазона 90 В - 310 В) | электронная защита c восстановлением | |||
Защита от неисправности и сбоев в работе стабилизатора | электронная аварийная защита | |||
Индикация и сигнализация | ||||
ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных входных и выходных параметров, кнопка управления для выбора отображаемой информации, светодиодные индикаторы: норма, авария | |||
Подключение | ||||
Входная сеть | клеммное подключение (L, N, PE) | |||
Нагрузка (выходные разъёмы) | клеммное подключение (L, N) | |||
Надежность и эксплуатационные характеристики | ||||
Установка | в помещении | |||
Диапазон рабочей температуры, 0С | от +5 до +40 | |||
Диапазон температуры хранения,0С | от -40 до +40 | |||
Тип охлаждения | принудительное, вентиляторное | |||
Относительная влажность, % | от 0 до 80 (без конденсата) | |||
Степень защиты от пыли и влаги | IP20 | |||
Срок службы, лет | 10 | |||
Наработка на отказ, ч | ≥150000 | |||
Гарантия, мес | 24 | |||
Механические характеристики | ||||
Габариты (ВхШхГ), мм | 353x366x104 | 518x401x104 | 379x401x180 | |
Масса, кг | 9 | 13 | 17 | |
Цвет корпуса | серый | |||
Стандарты и сертификаты | ||||
Сертификаты | Сертификат соответствия таможенного союза (ЕАС) |
|||
Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) |
