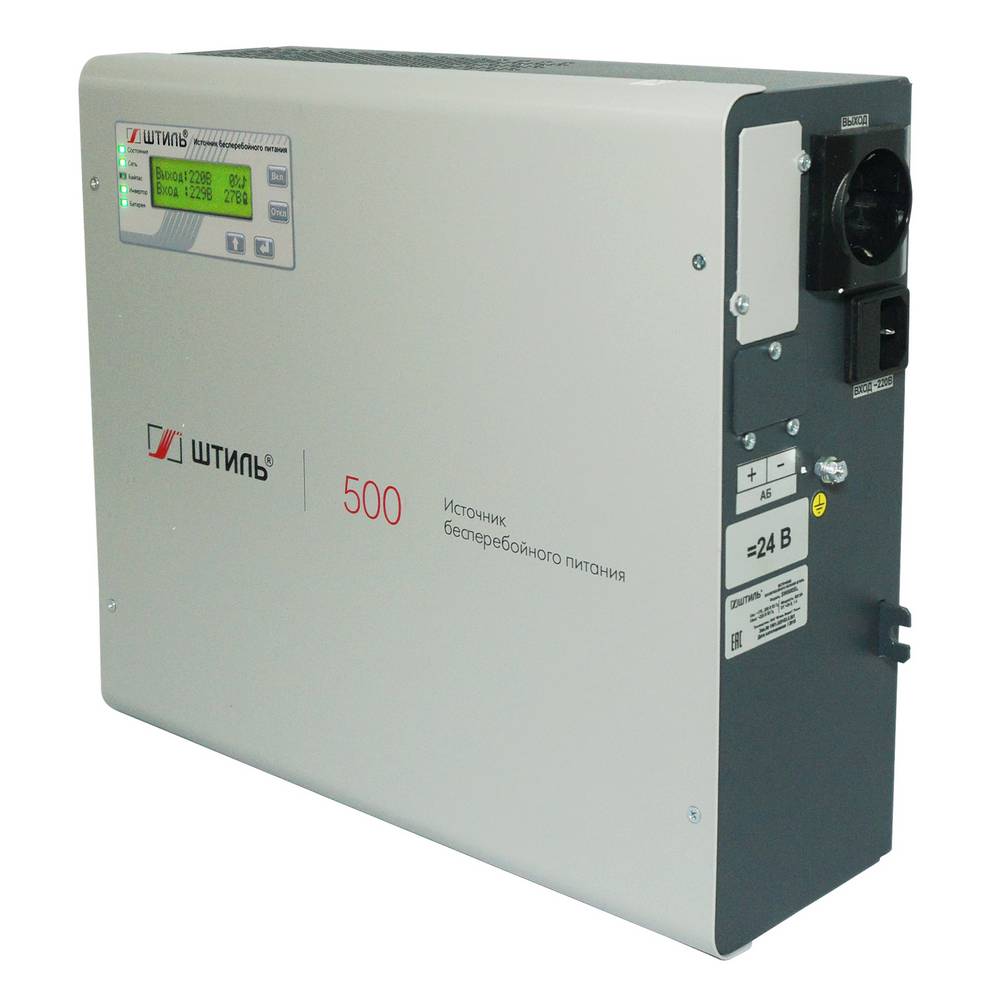

SW500SL Источник бесперебойного питания Штиль 0,55 кВА, настенный, однофазный, встроенные АБ 2х9 Ач, 0,5Квт, напряжение 220В, Типоразмер 309х357х116мм, серый
Исполнение: настенное (wall);
Аккумуляторные батареи: встроенные, возможность подключения внешних АБ;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, «сухие» контакты и др. (опционально);
Гарантия: 2 года;
Страна производитель: РФ
Комплектация:
ИБП переменного тока 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) 2 шт.
Сетевой шнур Schuko C13-1,5-3x0,75 1 шт.

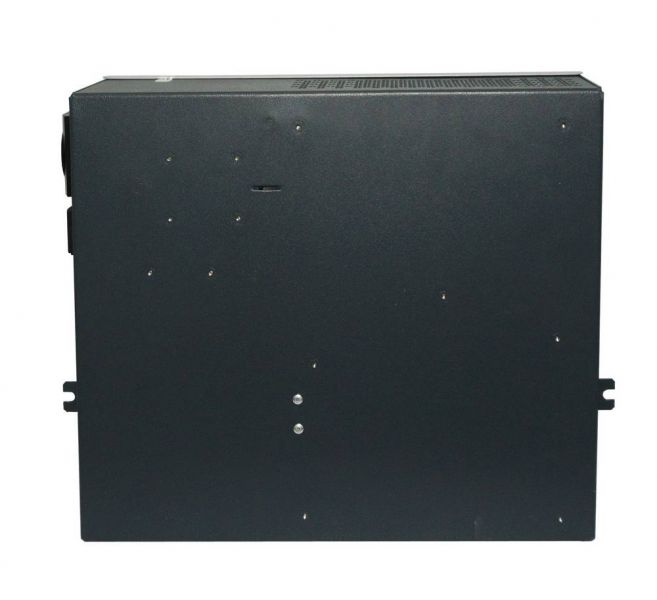

Кронштейн для настенного крепления 1 шт.
Руководство по эксплуатации 1 шт.
Настенные ИБП «Штиль» серии SW-SL
ИБП «Штиль» серии SW-SL мощностью 550 и 1000 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.
Конструктивное исполнение

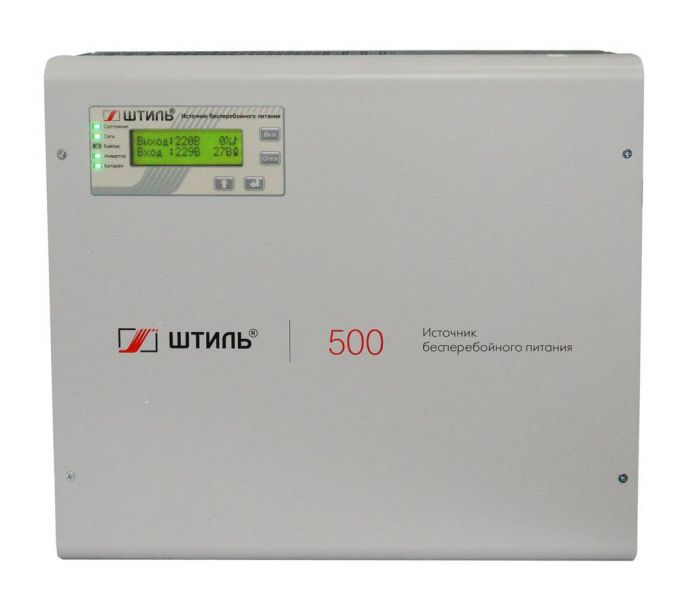

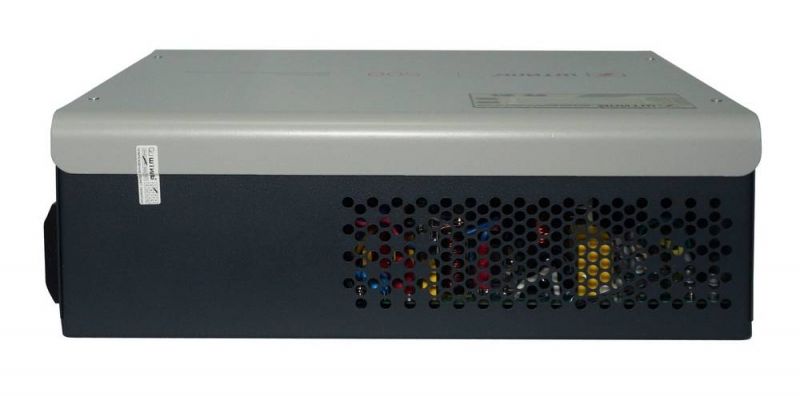

ИБП «Штиль» серии SW-SL имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой принудительного вентиляторного охлаждения (с адаптивной скоростью вращения), выходными EURO розетками, коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач и встроенным зарядным устройством (ток 1 А).
Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работа
Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 6 мин при 100% нагрузке). Подключение дополнительного внешнего батарейного модуля серии BM (англ. Battery Module) позволяет увеличить время автономной работы до 45 мин при 100% нагрузке.
Основные особенности:
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
RS-232;
USB;
«сухие» контакты;
Ethernet (поддержка протоколов SNMP/SMTP и др.);
ПО для мониторинга.
Плавный пуск;
Повышенная эксплуатационная готовность
Встроенные аккумуляторные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке);
Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Максимальная выходная мощность, кВА/кВт : 0,5/0,4
Номинальное входное напряжение, В : 220
Номинальное выходное напряжение, В : 220/230/240 (по умолчанию - 220)
Число фаз : 1
Модель | SW500SL |
Топология | on-line |
Максимальная выходная мощность, кВА/кВт | 0,5/0,4 |
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Номинальное входное напряжение, В | 220 |
Диапазон входного фазного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Диапазон входной частоты, Гц | 45-55 |
Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
Стабилизация выходного напряжения, % | 2 |
Номинальная выходная частота, Гц | 50 |
КПД, % | 93 |
Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
Коэффициент мощности | 0,99 |
Форма выходного напряжения | синусоидальная |
Номинальное напряжение АБ, В | 24 |
Максимальный зарядный ток, А | 1 |
Емкость АБ, А*ч | 9 |
Количество устанавливаемых АБ, шт. | 2 |
Время автономной работы для полной нагрузки, мин | 7 |
Время автономной работы для 50% нагрузки, мин | 20 |
Исполнение | настенное |
Размер без упаковки (ШхВхГ), мм | 290х357х116 |
Масса, кг | 12 |
Степень защиты | IP20 |
Диапазон температуры окружающей среды, °С | +5 до +40 |
Диапазон температуры окружающей среды при транспортировке и хранении, °С | -60 до +50 |
Относительная влажность воздуха, % | 95 |
Гарантийный срок, мес | 24 |
