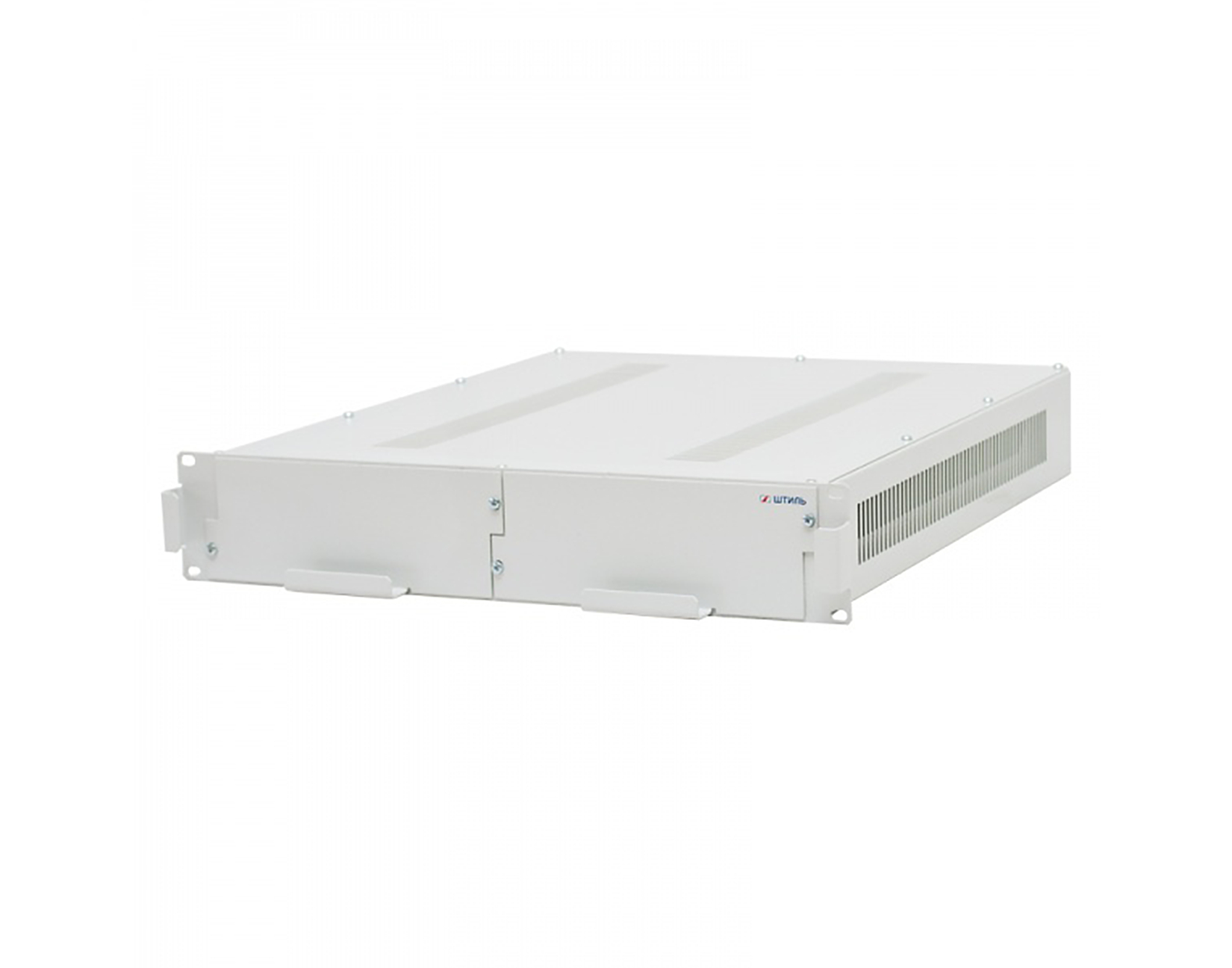

Батарейный модуль Штиль BMR-96-09 Напряжение АБ 96 В - Суммарная емкость АБ 9 Ач – 2U

Батарейный модуль BMR-96-09 используется совместно с однофазным ИБП «Штиль» SR1103L и SR1103TL стоечного исполнения мощностью 3 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1103L или SR1103TL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА                                                                    100    200    300    400    500    600    700    800    900    1000
Время автономной работы ИБП SR1103L или SR1103TL, мин    90    40    25    18    14    12    10    8        7         5

BMR-96-09 оснащен необходимым функционалом по контролю работы встроенных батарей:

мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
тестом ёмкости;
защитой от глубокого разряда (LVD);
термокомпенсацией заряда.
Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-96-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
