Как легко, быстро и надежно обжать витую пару? Используйте сквозной коннектор RJ-45 Netko
Обжим кабеля UTP производился с помощью:
56213 Коннектор RJ-45 (8p8c) cat.5е, со сквозным отверстием EZNetko plug, для одножильного и многожильного кабеля (нож с 3-мя зубцами), 100шт, NETKO Optima
67021 Инструмент обжимной для коннекторов со сквозным отверстием EZNetko plug RJ-45 (8p8c), NT-670, NETKO Optima
Основное отличие проходного коннектора от обычного:
- при опрессовке сквозного коннектора легче проконтролировать расположение проводников визуально, тогда как при обычном способе пары могут перепутаться внутри разъема
- у проходных RJ-45 жилы всегда достают до ножей, а в стандартных могут не достать до врезного контакта
- нет необходимости выверять длину проводников - они проходят сквозь коннектор и лишняя длина будет обрезана в момент обжима
Пошаговая инструкция для обжима витой пары с помощью сквозного коннектора RJ-45
|
1. Вставьте кабель в прорезь "CUT" и сожмите ручку | ||
|

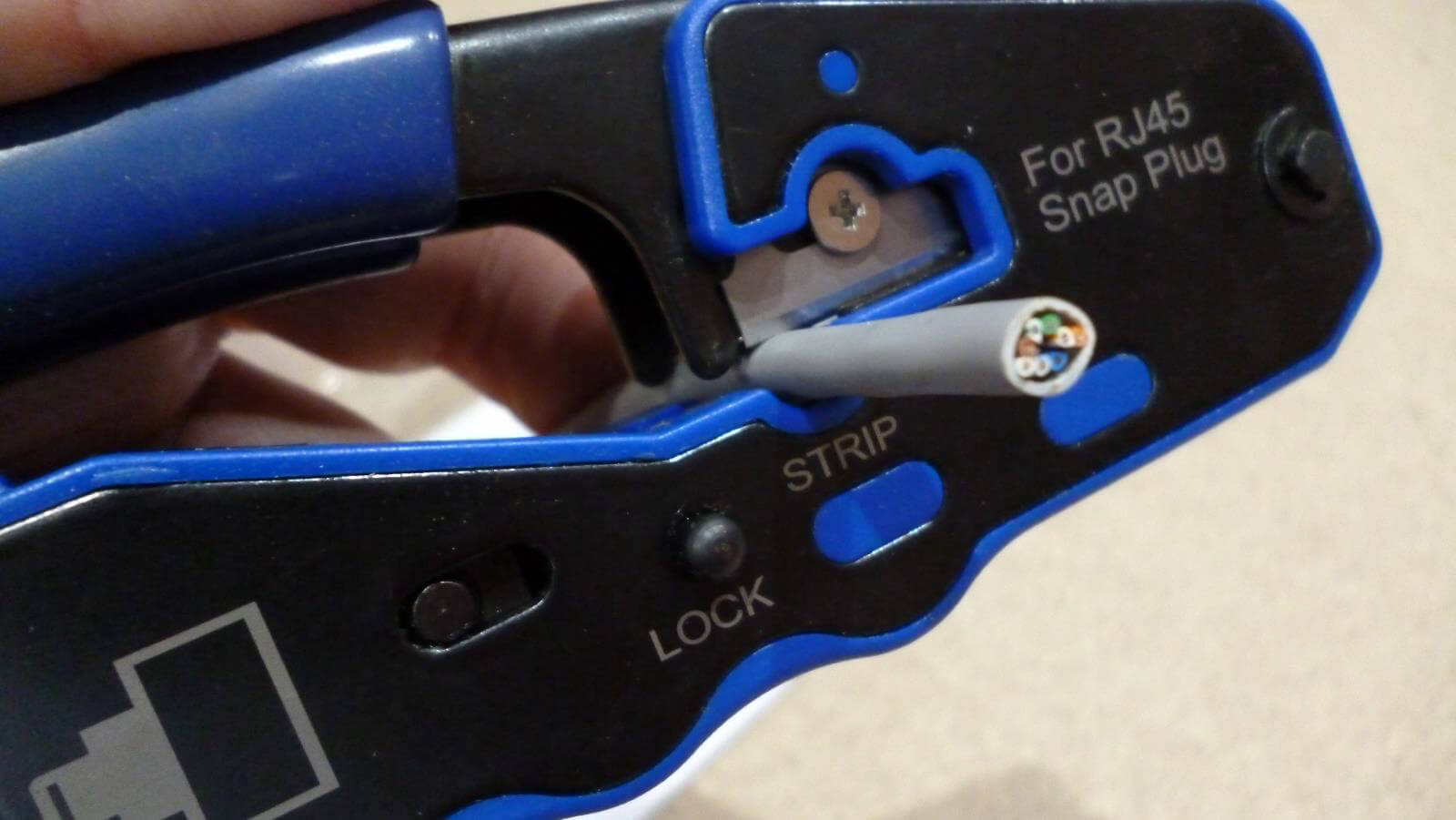

2. Для снятия внешней оболочки вставьте кабель в прорезь "STRIP", отступите от края кабеля примерно 2,5-3см. Сожмите ручку и одновременно поворачивайте инструмент вокруг кабеля. Примечание: режим зачистки оболочки подходит для кабеля диаметром 6 ± 0,1мм |
||
|

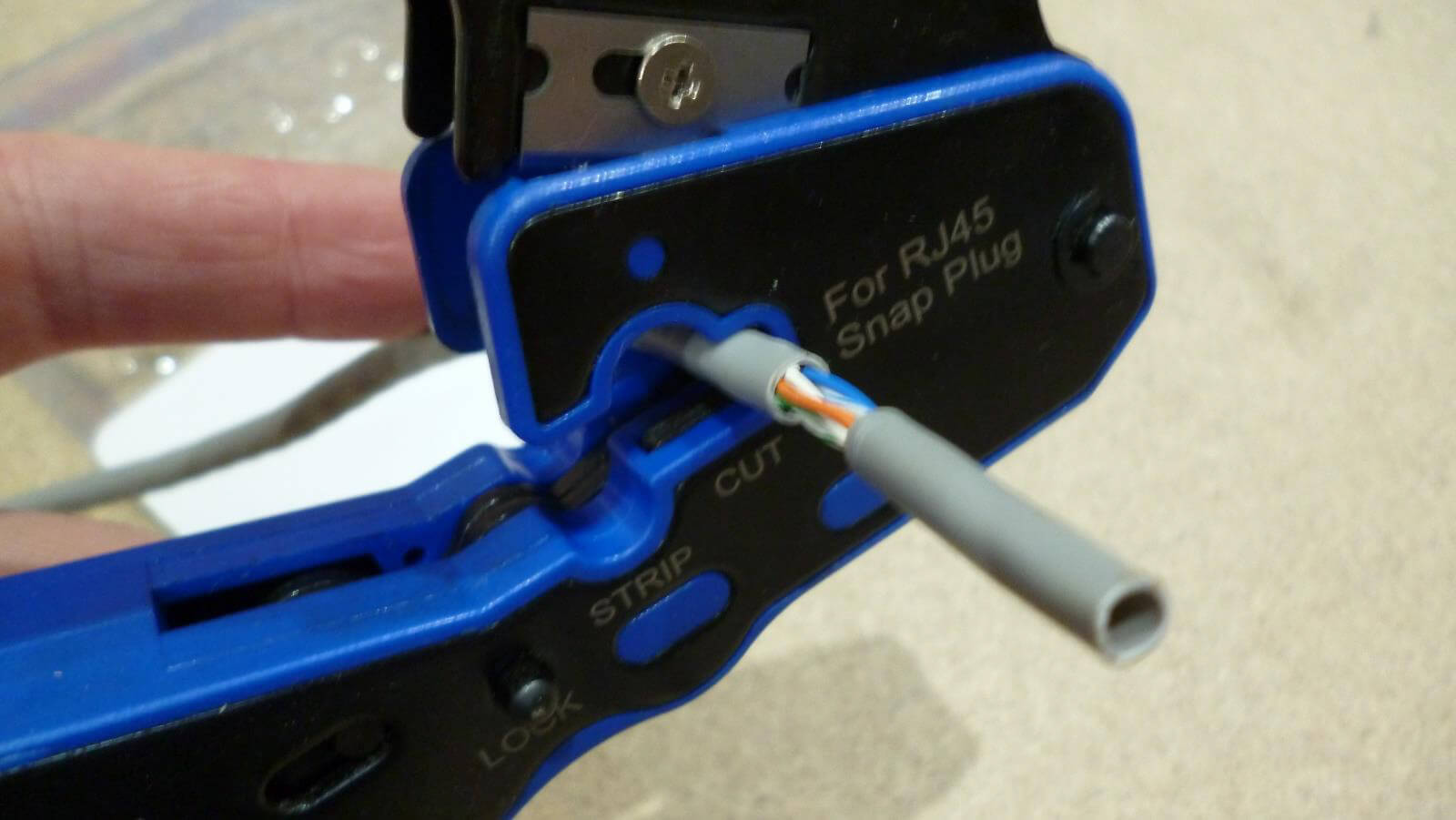

3. Удалите лишнюю оболочку. | ||
|

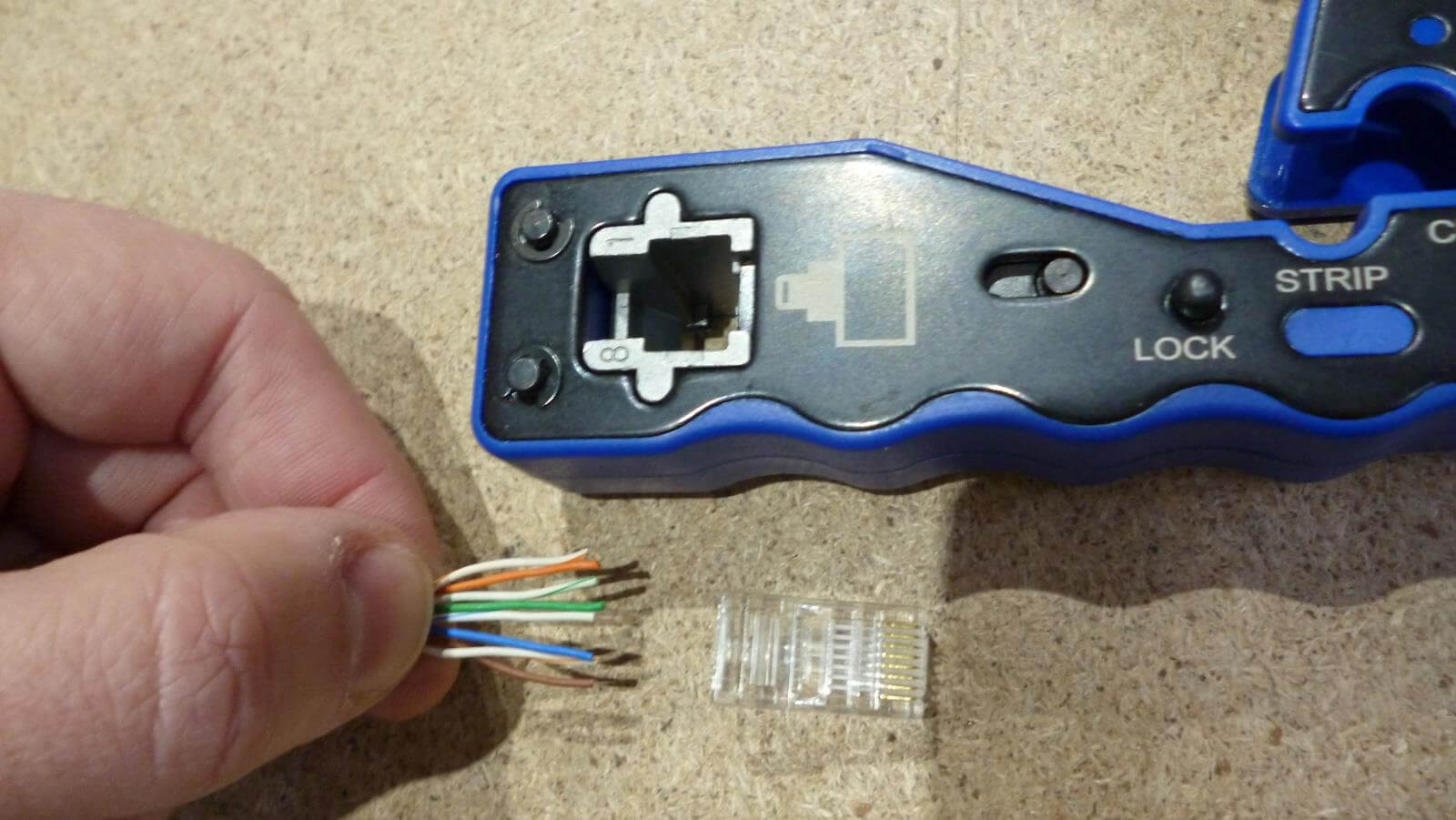

4. Распределите проводники по схеме подключения. Традиционно используется распиновка Т-568B. | ||
|

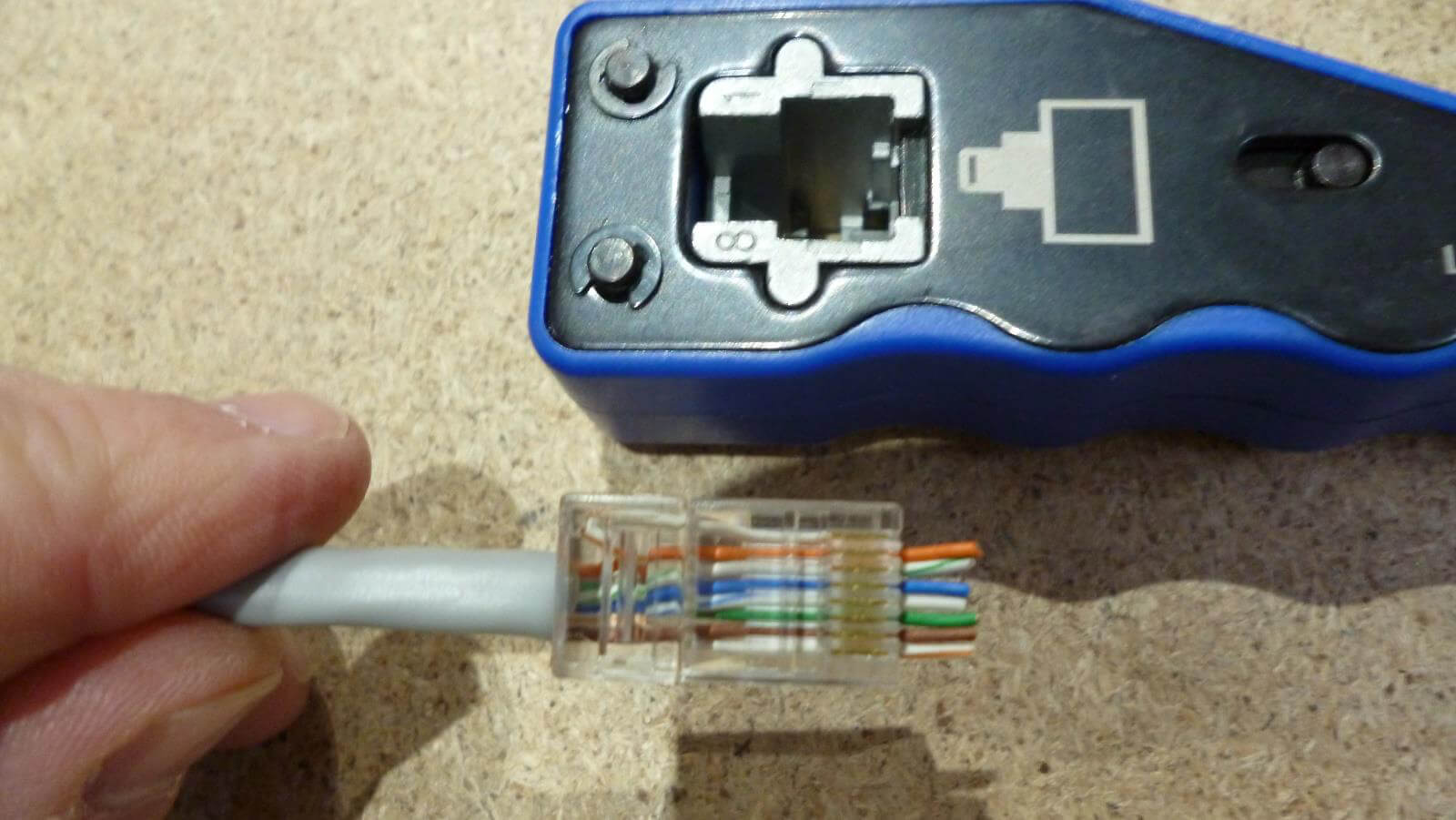

5. Заведите проводники в разъем. ВАЖНО! Внешнюю оболочку кабеля необходимо вставить глубже в сам коннектор. |
||
|

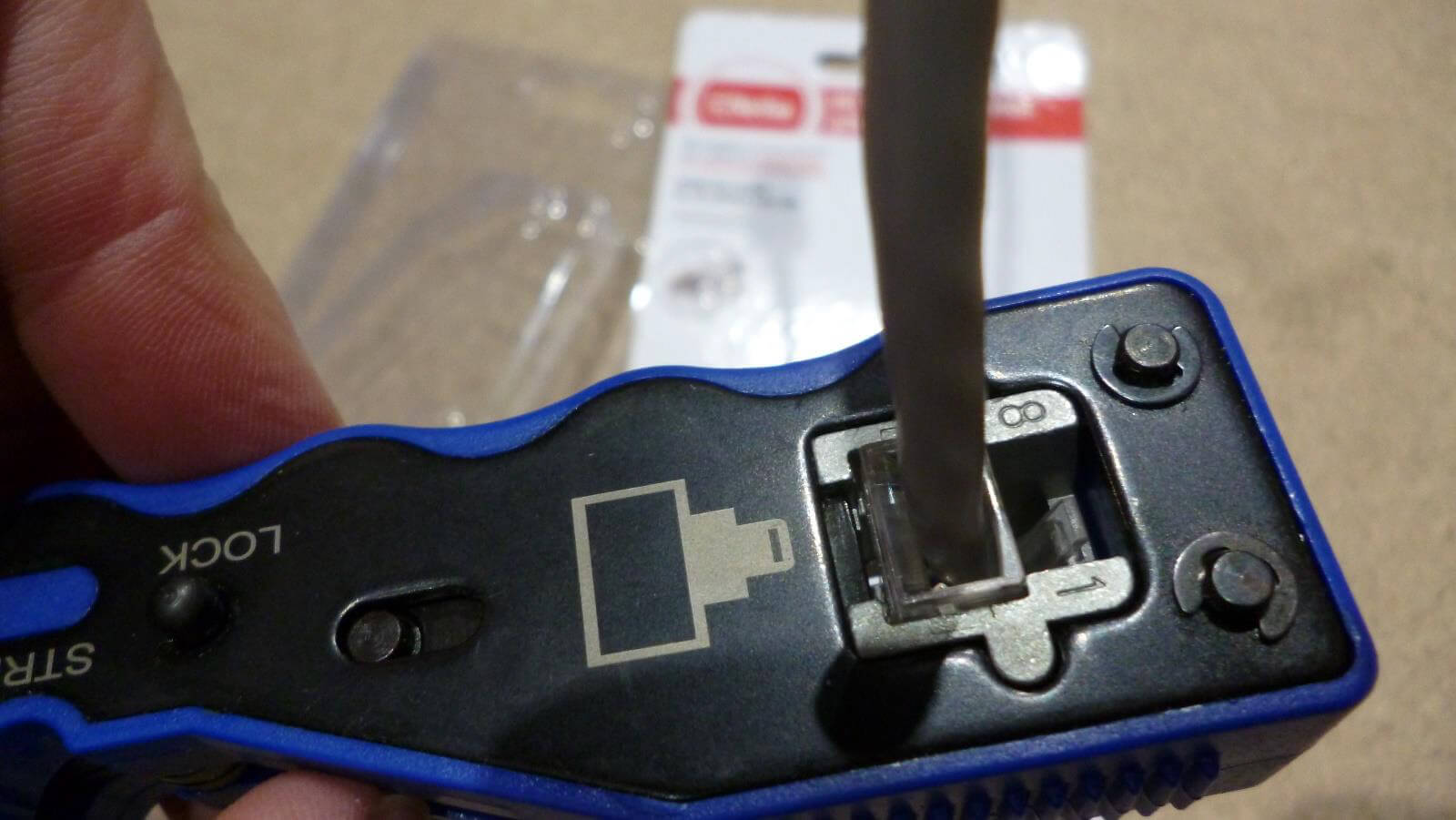

6. Вставьте подготовленный коннектор с проводами в соответствующее гнездо инструмента. | ||
|
7. Сильно сожмите ручку инструмента. Коннектор будет опрессован, а остатки торчащих проводов будут обрезаны лезвием. | ||
|

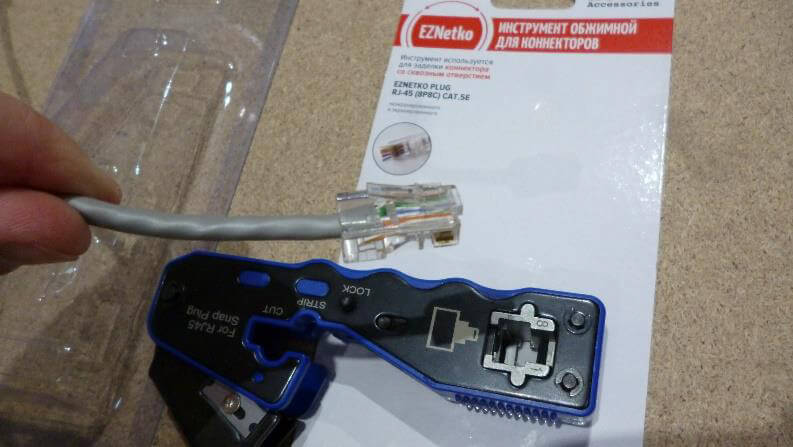

Сквозной коннектор RJ-45 обжат и готов к использованию. |
Чем отличается обжим кабеля с помощью сквозного и простого коннектора RJ45

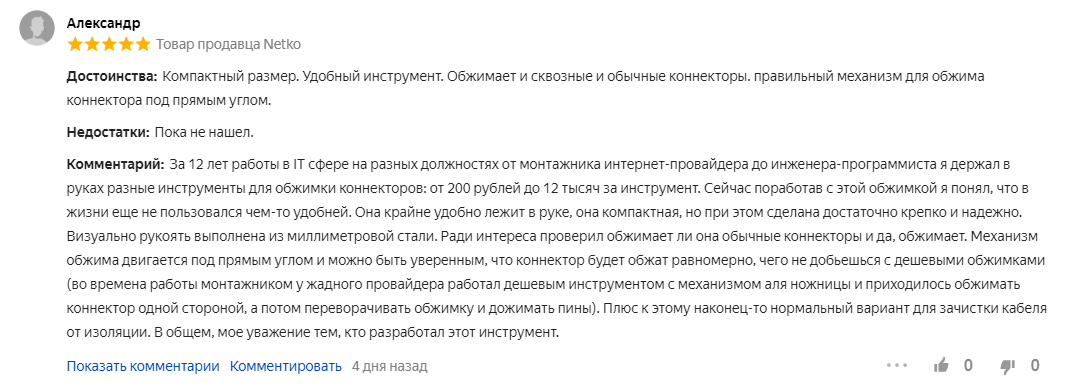

Сквозной коннектор RJ45 и инструмент для обжима EZNetko: отзывы покупателей

"Безусловно, главное удобство этих кримперов - это сэкономленное время в процессе обжима коннектора, т.к. у вас отсутствует необходимость в выравнивании и подгонке проводов витой пары перед ее монтажом в коннектор. Все что требуется - это только правильно разложить проводники в соответствии с выбранной схемой обжима. Инструменты EZ особо популярны у наших клиентов-инсталляторов, которые за день выполняют большой объем работы по монтажу. Что касается конкретно модели 67021, то главным ее достоинством является непосредственно компактный размер, за который кстати у нас это кримпер был прозван "степлером"."
"Наш системный администратор пищит от удовольствия. Очень удобно просовывать проводки и потом невслепую их обрезать. Брак обжима отсутствует."
"Взял со сквозным отверстием ибо кабель иногда на столько ужасен, что неясно нормально ли провода встали в джеке. Через пластик не видно цвета. Так же пластик не мешает и ты сразу видишь как провода встали в джеке. Учтите что для таких коннекторов лучше взять обжимку с ножом для обрезки торчащих проводов. Можно и обычной, но тогда нужны бокорозы мини, ими удобней обрезать"
"Где они были всю мою жизнь)) со сквозными коннекторами экономят кучу времени и обжимают прям по феншую)) Отличный инструмент за небольшие деньги."
"Всё отлично, обжимает хорошо, нож обрезает полностью жилы на коннекторе"
"Удобный, обжимает равномерно, ножи хорошо срезают излишки."
Вопрос:
Можно ли использовать стандартный кримпер для обжима сквозных разъемов RJ-45?
Ответ: Нет, тк обычный обжимной инструмент не сможет обрезать лишнюю длину проводников.
Вопрос:
Можно ли из обычного кримпера сделать такой, чтобы обжимал сквозные коннекторы?
Ответ: Нет, конструкция стандартного инструмента этого не позволяет.
Вопрос:
Можно ли использовать кримпер для сквозных коннекторов для обжима стандартного разъема RJ45?
Ответ: Да, инструмент NT670 EZNetko может обжимать обычные стандартные коннекторы.
Вопрос:
Как правильно обжать витую пару?
Ответ: Самый быстрый и простой способ - обжим с помощью сквозного коннектора EZNetko.
Вопрос:
Какая схема обжима витой пары для интернета?
Ответ: Есть 2 варианта: Т568А и Т568В. Чаще всего используется распиновка Т-568B.
