Соединительный модуль RJ45 используется для соединения концов витой пары (для удлинения кабеля или при обрыве). Разъем является герметичным со степенью пылевлагозащиты IP68, что позволяет погружать его в воду на глубину до 10 метров на срок до 48 часов.
В данном примере мы используем следующее оборудование:
56906 Соединительный модуль RJ45, cat.6, герметичный (IP68), цанг зажимы, экранированный, черный, NETKO Optima
51108 Кабель U/UTP4 cat.5e, 4 пары, 24 AWG, BC, 305м, одножильный, серый, FLUKE TEST, NETKO Expert СКС
56213 Сквозной коннектор RJ-45 Netko
67021 Инструмент для обжима сквозного коннектора Netko
Герметичный разъем RJ45, cat.6, IP68 может использоваться не только с кабелем и коннекторами категории 6, но и 5е, с экраном или без.
Также он подходит для соединения витой пары для внутренних и наружных работ.
Пошаговая инструкция: как соединить концы витой пары с помощью герметичного разъема RJ-45 (IP68) Netko
|

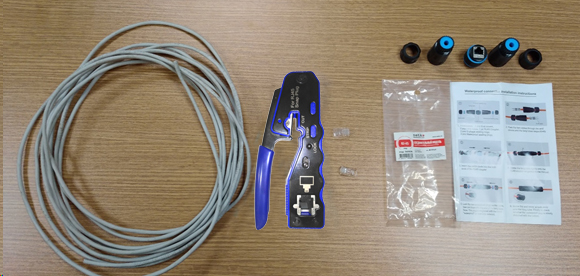

1. Подготовьте все необходимое для соединения витой пары: кабель, разъемы, кримпер. Разберите герметичный разъем на составные элементы. |
||
|

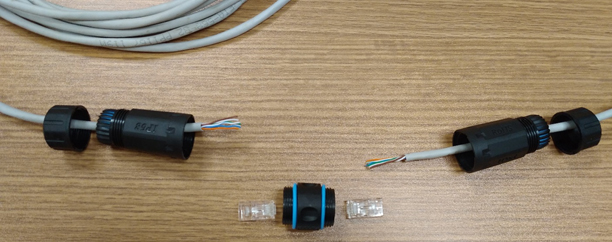

2. Проденьте кабель сквозь защитные колпачки с двух сторон как показано на рисунке. Подготовьте проводники для обжима |
||
|

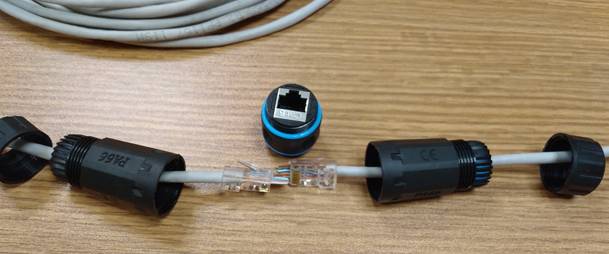

3. Выполните обжим витой пары c помощью разъемов RJ-45 Пошаговая инструкция по обжиму сквозного коннектора |
||
|

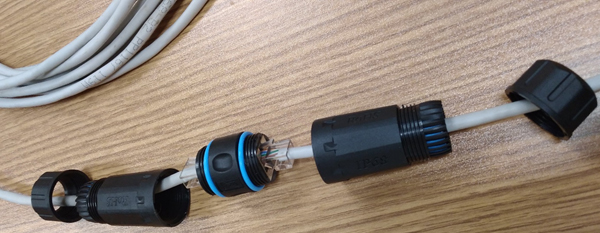

4. Вставьте коннекторы RJ45 в разъемы соединителя с двух сторон и зафиксируйте их | ||
|

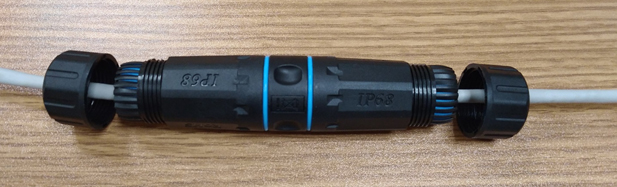

5. Присоедините защитные колпачки к центральной части соединителя с двух сторон и плотно закрутите для герметичного соединения: сначала большие, затем - маленькие | ||
|

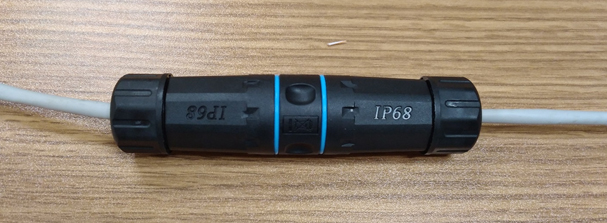

6. Соединитель собран и готов к эксплуатации. |
