Рассмотрим заделку витой пары в патч-панель 66994 Патч-панель UTP, 19", 24 порта RJ45, cat.5е, 1U, Dual type, NETKO Optima.

Для забивки необходим специальный инструмент. На рынке есть несколько типов инструментов, которые отличаются конфигурацией ножей, и от этого зависит, насколько хорошо они зайдут в IDC-контакты патч-панели. Важно, чтобы нож заходил без лишнего усилия. Подобный инструмент некоторые ещё называют «ударным». Только тогда будет обеспечен надёжный контакт.
Для работы с данной коммутационной панелью можно использовать:
|

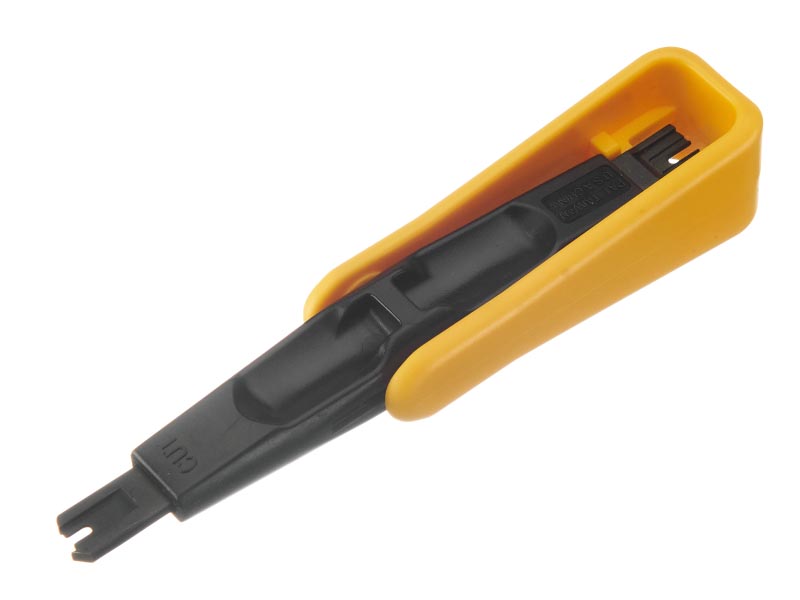

67440 N-3141N Инструмент заделки кабеля, тип 110, NETKO Optima |
|

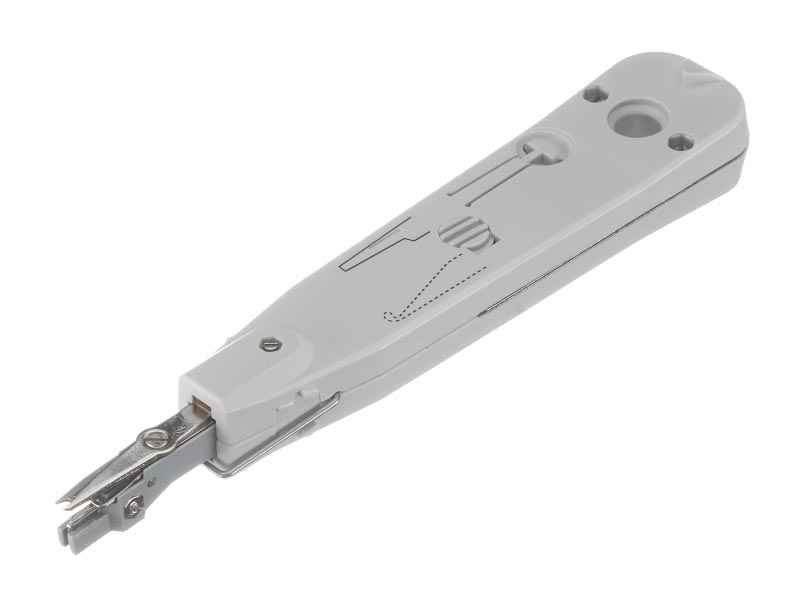

68052 N-3141 Инструмент для заделки витой пары, тип 110/Krone, с крючками, NETKO Optima |
Инструкция по расшивке патч-панели
![]() |
1. Удалите внешнюю оболочку витой пары – не более, чем на 75 миллиметров. Расплетите оголившиеся пары - в пределах 13 миллиметров. Чем меньше вы отрежете оболочки и чем меньше расплетёте пары – тем лучше, иначе могут быть проблемы с сигналом. Обрезать внешнюю оболочку лучше тоже специальным инструментом, например, |
||
|
2. Положите патч-панель перед собой. Распределите пары согласно цветовой схеме разводки. Зафиксируйте расплетённые жилы витой пары в соответствующие им по цветам ячейкам контактов. Слегка надавите на каждую жилу. Для расшивки панели по цветам вы можете выбрать любую схему 568 А или В ![]() |
||
|
3. Поместите нож в ячейку контакта, где уже лежит жила. Инструмент должен размещаться строго перпендикулярно к патч-панели. Прижимным движением надавите на рукоятку инструмента до щелчка. Очень важно установить нож ровно, и резким и чётким усилием опустить провод внутрь контакта, чтобы при этом произошло пробитие боковой изоляции жил. Если делать это плавно или медленно, возможна ситуация, когда у кабеля не пробьется изоляция. Тогда контакта в порту не будет. Важно, чтобы кабель в контакты был установлен чётко, без перекосов, и правильным ножом. |

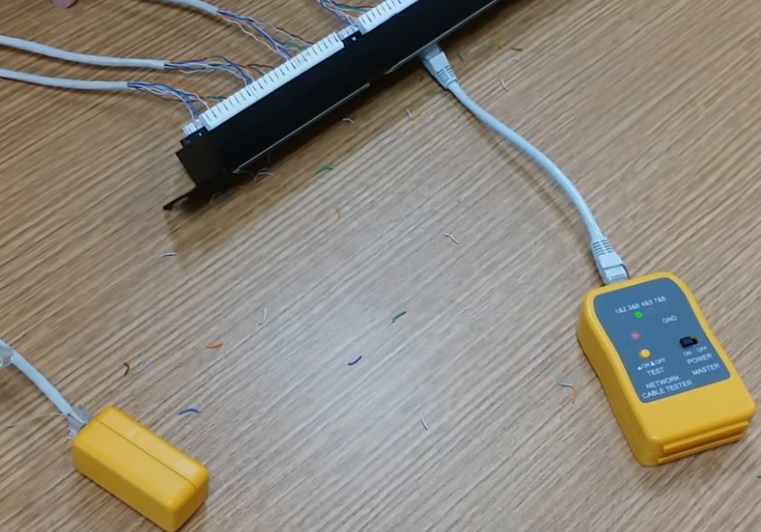

Проверка соединения с помощью кабельного тестера
|
Подключите сам тестер и его ответную часть поочередно к портам патч-панели. На тестере все индикаторы должны загореться зелёным. 56627 Кабельный тестер RJ45, RJ11, RJ12, BNC (NS 468Bv2) NETKO Optima |
В случае неудачи можно достать проблемные контакты и завести их повторно. Но очень важно использовать правильный инструмент, конфигурация которого полностью соответствует конфигурации пластика на патч-панели.
